201

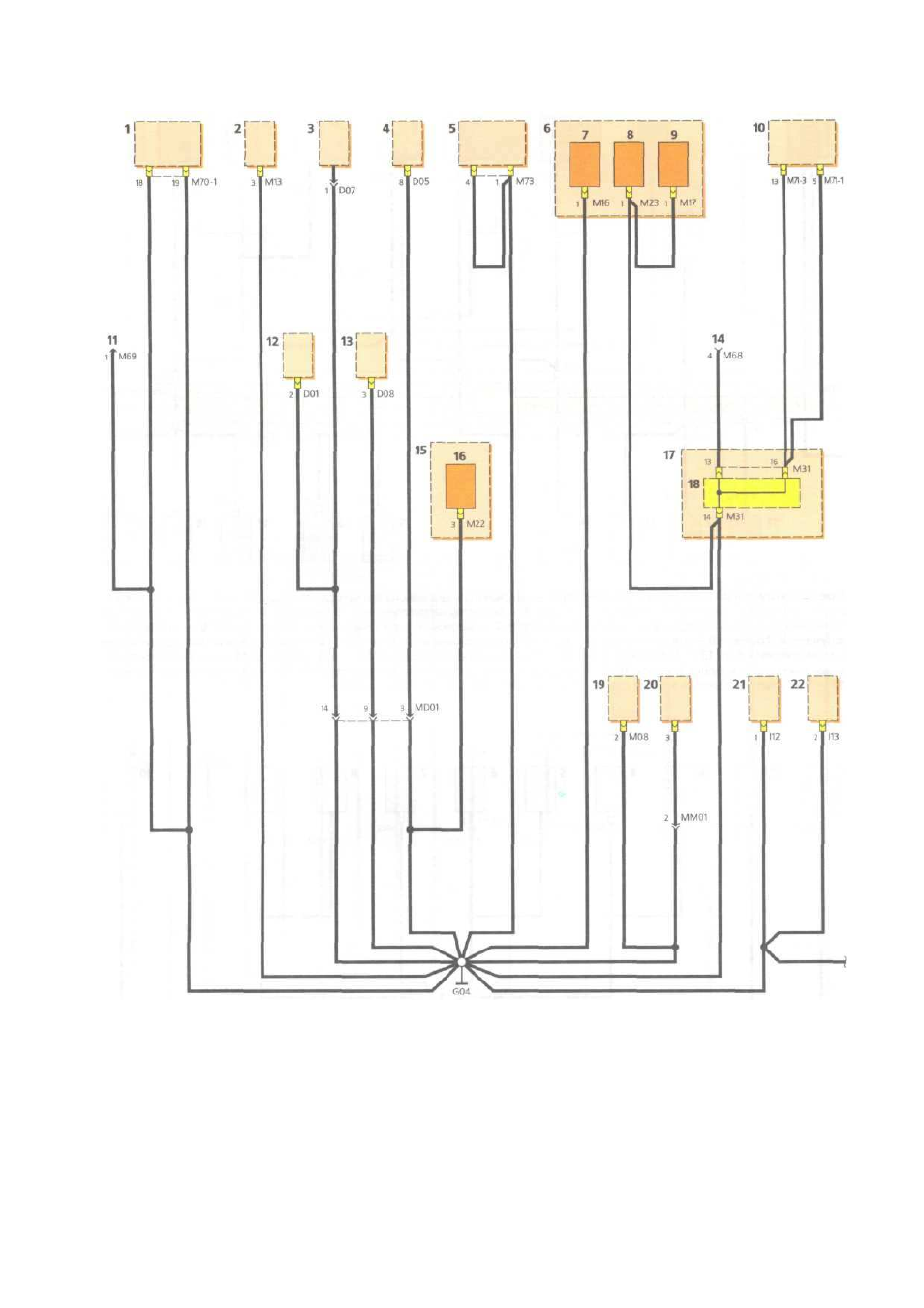

Соединение С « массой » ( продолжение ): 1 — ЭБУ охранной сигнализацией ; 2 — таймер обогрева заднего стекла ; 3 — вы -
ключатель блокировки левой передней двери ; 4 — блок управления электростеклоподъемниками ; 5 — блок управления блокиров -
кой дверей ; б — блок реле в салоне ; 7 — реле ламп головного света ; 8 — реле АБС ; 9 — реле электронного распределения тормоз -
ных усилий ; 10 — комбинация приборов ; 11 — контрольное устройство дистанционного открывания дверей ; 12 — привод блокировки
левой передней двери ; 13 — регулятор наружного зеркала заднего вида с электроприводом ; 14 — к колодке диагностического
разъема ; 15 — блок реле в салоне ; 16 — реле электростеклоподъемников ; 17 — блок предохранителей в салоне ; 18 — контактный
разъем ; 19 — таймер ремня безопасности ; 20 — лампа освещения салона ; 21 — переключатель режимов работы электродвигателя
вентилятора отопителя ; 22 — выключатель кондиционера
