Устанавливаем в колодку новое
реле .
Перегоревший предохранитель
вынимаем щипцами , расположен -
ными в монтажном блоке .
Неисправный предохранитель оп -
ределяется по перегоревшей пе -
ремычке .
Новое реле или предо -
хранитель следует уста -
навливать вместо пере -
горевшего , только после
того как определена и уст -
ранена причина неисправ -
ности . Разрешается исполь -
зовать только стандартные
предохранители , рассчи -
танные на определенную
величину номинального
тока ( величина тока указа -
на на корпусе предохрани -
теля ).

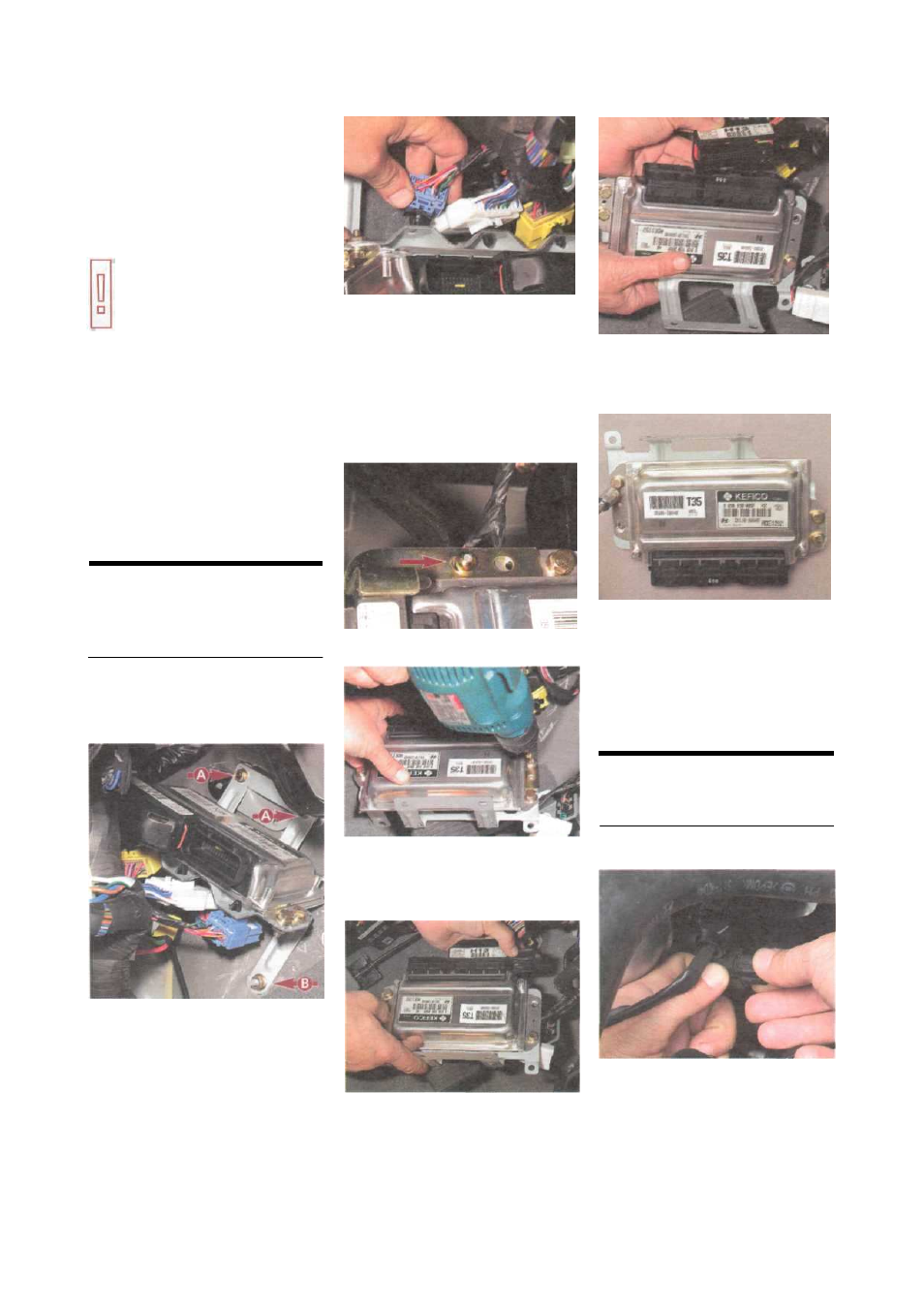

СНЯТИЕ
ЭЛЕКТРОННОГО
БЛОКА УПРАВЛЕНИЯ
( ЭБУ )
Перед снятием блока управления
отсоединяем клемму « минусово -
го » провода от вывода аккумуля -
торной батареи .
Головкой « на 10» с удлините -
лем отворачиваем два болта
( А ) и гайку ( В ) крепления крон -
штейна ЭБУ к кузову ...
... и снимаем кронштейн с блоком .
Сжав пассатижами два лепестка
фиксатора ...
... отсоединяем колодку жгута
проводов от кронштейна .
Аналогично отсоединяем осталь -
ные колодки жгутов проводов .
Для того чтобы отсоединить ко -
лодку жгута проводов ЭБУ , необ -
ходимо высверлить болт с отрыв -
ной головкой и снять защитную
скобу колодки .
Сверлом диаметром 5,5-6,0 мм
высверливаем болт ...
... и снимаем защитную скобу ко -
лодки жгута проводов .
Выдвигаем из колодки ее пласт -
массовый фиксатор ...
... и отсоединяем колодку жгута
проводов системы управления
от колодки ЭБУ .
Головкой « на 10» с удлини -
телем отворачиваем три бол -
та крепления ЭБУ к кронш -
тейну ...
... и снимаем кронштейн .
Устанавливаем блок управления
в обратной последовательности .
ПРОВЕРКА И ЗАМЕНА
ДАТЧИКА ПОЛОЖЕНИЯ
КОЛЕНЧАТОГО ВАЛА
При выключенном зажигании ...
... нажав на фиксатор ...
... отсоединяем колодку жгута
проводов от колодки проводов
датчика .
Болт с отрывной головкой
