230

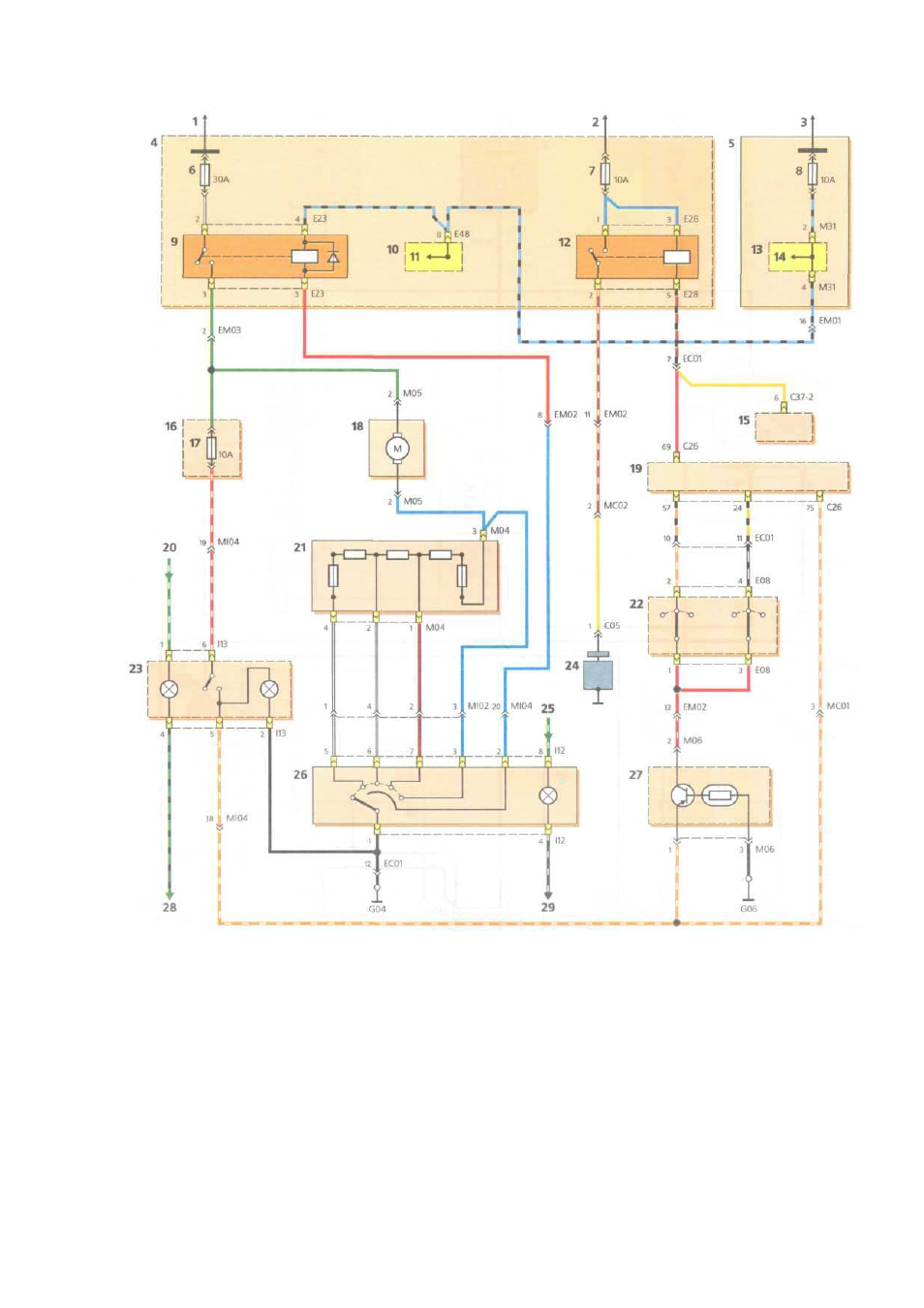

Схема

включения

отопления

,

вентиляции

и

кондиционирования

: 1

к

источнику

питания

; 2 —

к

источнику

пита

-

ния

при

включенном

главном

реле

управления

двигателем

; 3 —

к

источнику

питания

при

положении

выключателя

зажигания

«ON»;

4 —

блок

реле

и

предохранителей

в

моторном

отсеке

; 5 —

блок

предохранителей

в

салоне

;

б

предохранитель

цепи

вентилятора

отопителя

; 7 —

предохранитель

цепи

муфты

компрессора

кондиционера

; 8 —

предохранитель

цепей

обмоток

реле

блок

-

фар

,

элект

-

ростеклоподъемников

,

омывателя

блок

-

фар

,

вентилятора

теплообменника

конденсатора

системы

кондиционирования

,

вентилятора

радиатора

системы

охлаждения

двигателя

,

противотуманных

фар

,

ламп

противотуманного

света

в

задних

фонарях

; 9 —

реле

вентиля

-

тора

отопителя

; 10 —

контактный

разъем

; 11 —

к

реле

очистителей

блок

-

фар

(

опция

); 12 —

реле

муфты

компрессора

кондиционера

;

13 —

контактный

разъем

; 14 —

к

блоку

реле

в

салоне

; 15 —

блок

управления

автоматической

коробкой

передач

; 16 —

блок

предохра

-

нителей

в

салоне

; 17 —

предохранитель

цепи

кондиционера

; 18 —

электродвигатель

вентилятора

отопителя

; 19 —

блок

управления

двигателем

; 20 —

от

колодки

жгута

проводов

панели

приборов

; 21 —

резистор

электродвигателя

вентилятора

отопителя

; 22 —

двой

-

ной

выключатель

,

работающий

от

давления

; 23 —

выключатель

кондиционера

; 24 —

муфта

компрессора

кондиционера

; 25 —

от

ко

-

лодки

жгута

проводов

панели

приборов

; 26 —

переключатель

режимов

работы

электродвигателя

вентилятора

отопителя

; 27 —

тер

-

мовыключатель

; 28, 29 —

к

колодке

жгута

проводов

панели

приборов
