229

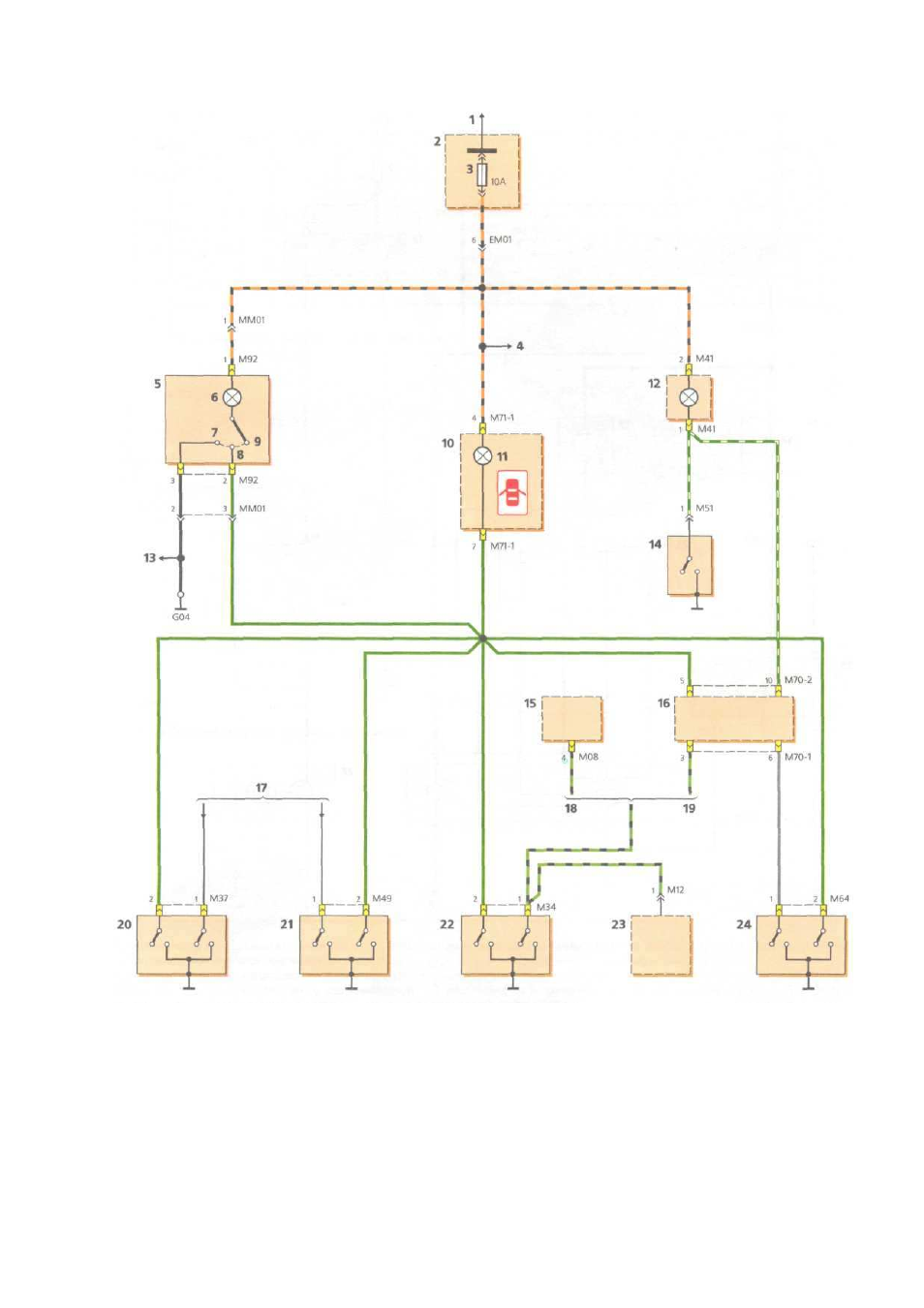

Схема включения ламп освещения салона и подсветки багажника : 1 — к источнику питания ; 2 — блок реле
и предохранителей в моторном отсеке ; 3 — предохранитель лампы освещения салона ; 4 — см . поз . 65 на с . 199; 5 — плафон
лампы освещения салона ; 6 — лампа освещения салона ; 7 — включено ; 8 — включено при открытых дверях ; 9 — выключено ;
10 — комбинация приборов ; 11 — контрольная лампа незакрытой двери ; 12 — лампа подсветки багажника ; 13 — к таймеру ремня
безопасности ( опция ); 14 — выключатель лампы подсветки багажника ; 15 — таймер ремня безопасности ; 16 — ЭБУ охранной
сигнализацией ; 17 — не используется ; 18 — без ЭБУ охранной сигнализацией ; 19 — с ЭБУ охранной сигнализацией ; 20 — конце -
вой выключатель левой задней двери ; 21 — концевой выключатель правой задней двери ; 22 — концевой выключатель левой пе -
редней двери ; 23 — зуммер ; 24 — концевой выключатель правой передней двери
