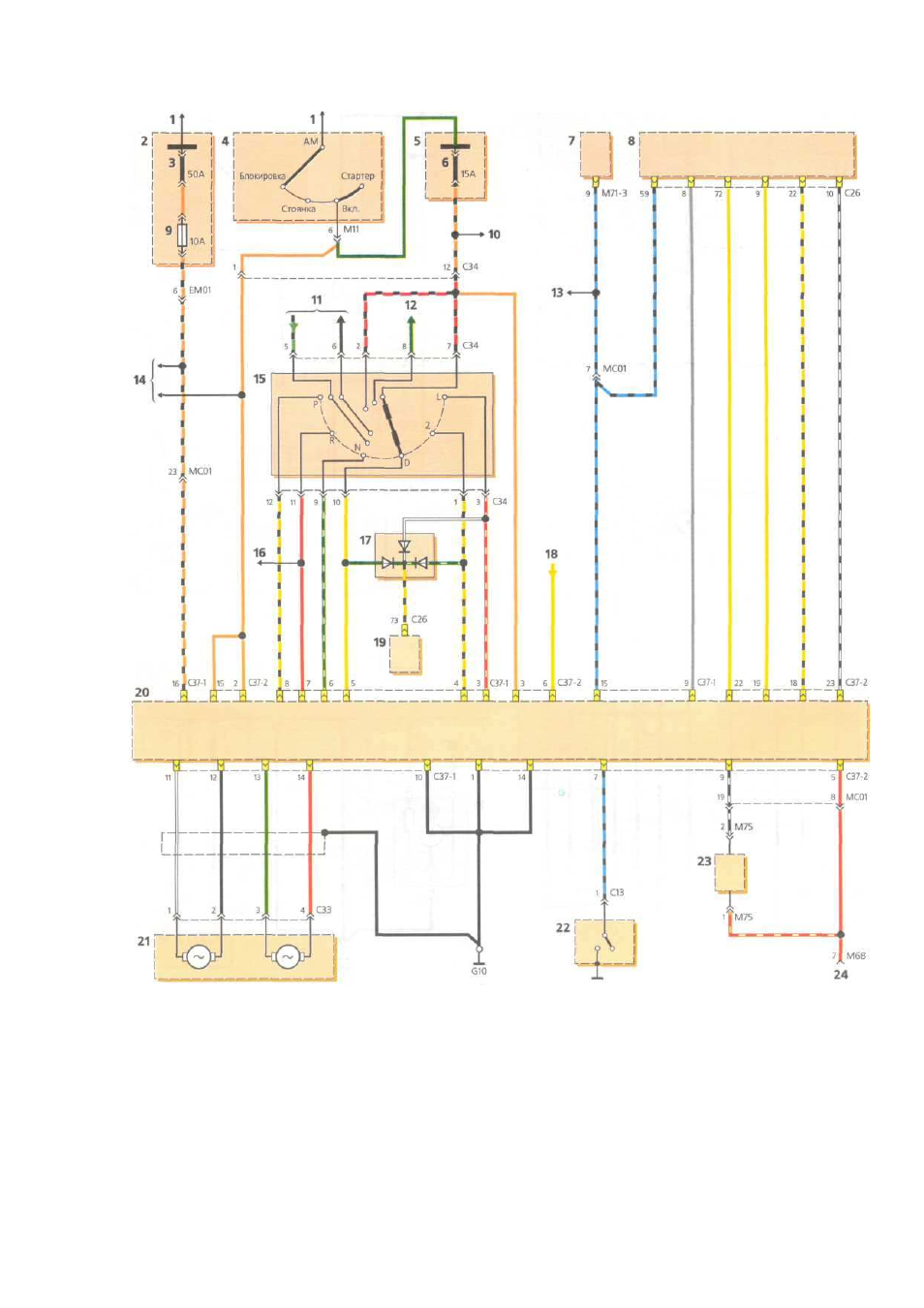

Схема
системы
управления
автоматической
коробкой
передач
: 1 —
к
источнику
питания
; 2 —
блок
реле
и
предо
-
хранителей
в
моторном
отсеке
; 3 —
предохранитель
комплексный
; 4 —
выключатель
зажигания
; 5 —
блок
предохранителей
в
сало
-
не
;
б
—
предохранитель
цепей
блока
управления
двигателем
,
ламп
света
заднего
хода
,
блока
управления
автоматической
коробкой
передач
; 7 —
комбинация
приборов
; 8 —
блок
управления
двигателем
; 9 —
предохранитель
лампы
освещения
салона
; 10 —
см
.
поз
.
18
на
с
. 212; 11 —
см
.
поз
. 26
на
с
. 204; 12 —
см
.
поз
. 7
на
с
. 228; 13 —
см
.
поз
. 3
на
с
. 209 (
левая
схема
); 14 —
см
.
поз
. 62
на
с
. 199;
15 —
переключатель
рычага
выбора
передач
автоматической
коробки
передач
; 16 —
см
.
поз
. 53
на
с
. 207; 17 —
диоды
; 18 —
см
.
поз
.
15
на
с
. 230; 19 —
блок
управления
двигателем
; 20 —
блок
управления
автоматической
коробкой
передач
; 21 —
датчики
частоты
вращения
валов
автоматической
коробки
передач
; 22 —
выключатель
режима
kickdown; 23 —
микрокомпьютер
; 24 —
к
выводу
ко
-
лодки
диагностического
разъема
