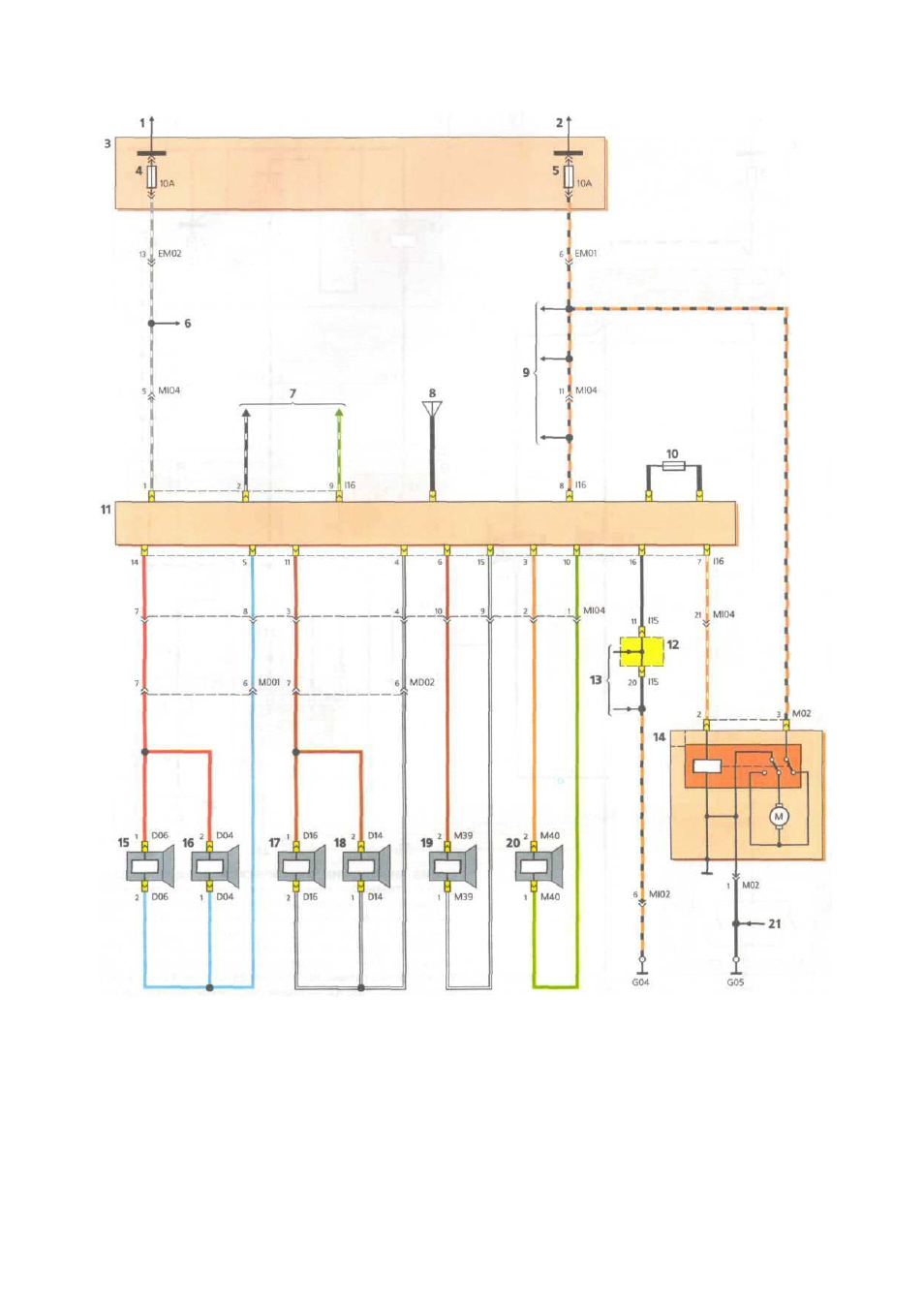

Схема включения системы звуковоспроизведения : 1 — к источнику питания при положениях выключателя зажигания
« АСС » или «ON»; 2 — к источнику питания ; 3 — блок реле и предохранителей в моторном отсеке ; 4 — предохранитель цепи го -
ловного устройства системы звуковоспроизведения ; 5 — предохранитель цепи лампы освещения салона ; 6 — см . поз . 74 на с . 199;
7 — к колодке жгута проводов панели приборов ; 8 — антенна ; 9 — см . поз . 65 на с . 199; 10 — предохранитель , установленный на
головном устройстве системы звуковоспроизведения ; 11 — контактный разъем головного устройства системы звуковоспроизведе -
ния ; 12 — контактный разъем ; 13 — к блоку реле в салоне ; 14 — электропривод антенны ( опция ); 15 — левый высокочастотный ди -
намик ; 16 — левый передний динамик ; 17 — правый высокочастотный динамик ; 18 — правый передний динамик ; 19 — левый зад -
ний динамик ; 20 — правый задний динамик ; 21 — от левого заднего фонаря
