216

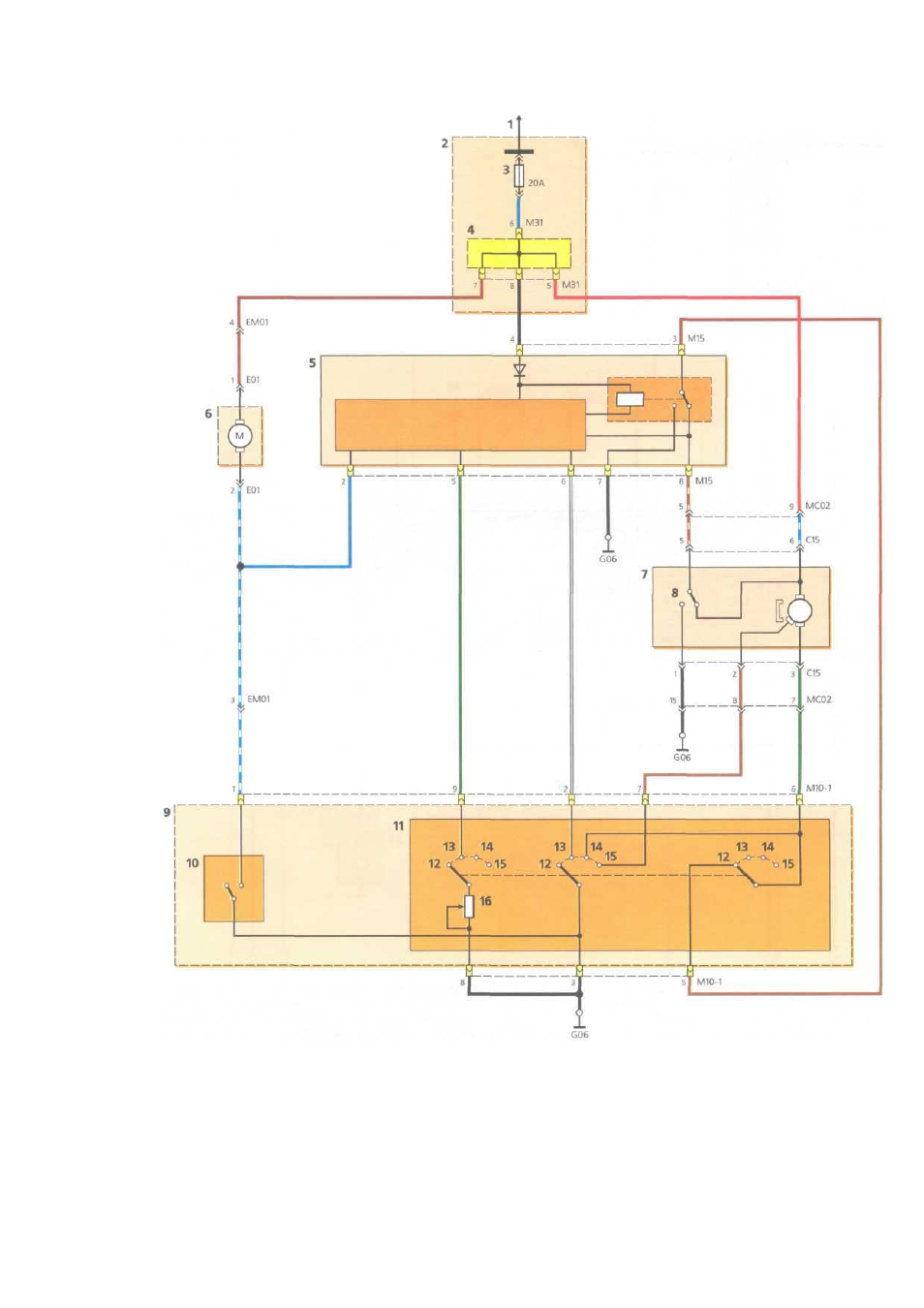

Схема включения очистителя и омывателя ветрового стекла : 1 — к источнику питания ; 2 — блок предохрани -
телей в салоне ; 3 — предохранитель цепи очистителя и омывателя ветрового стекла ; 4 — контактный разъем ; 5 — реле очисти -
теля и омывателя ветрового стекла ; 6 — электродвигатель омывателя ; 7 — электродвигатель очистителя ; 8 — контакт самоос -
танова ; 9 — правый подрулевой переключатель ; 10 — выключатель омывателя ; 11 — переключатель очистителя ; 12 — выклю -
чено ; 13 — пауза ; 14 — низкая скорость ; 15 — высокая скорость ; 16 — реостат регулятора частоты циклов работы очистителя
