206

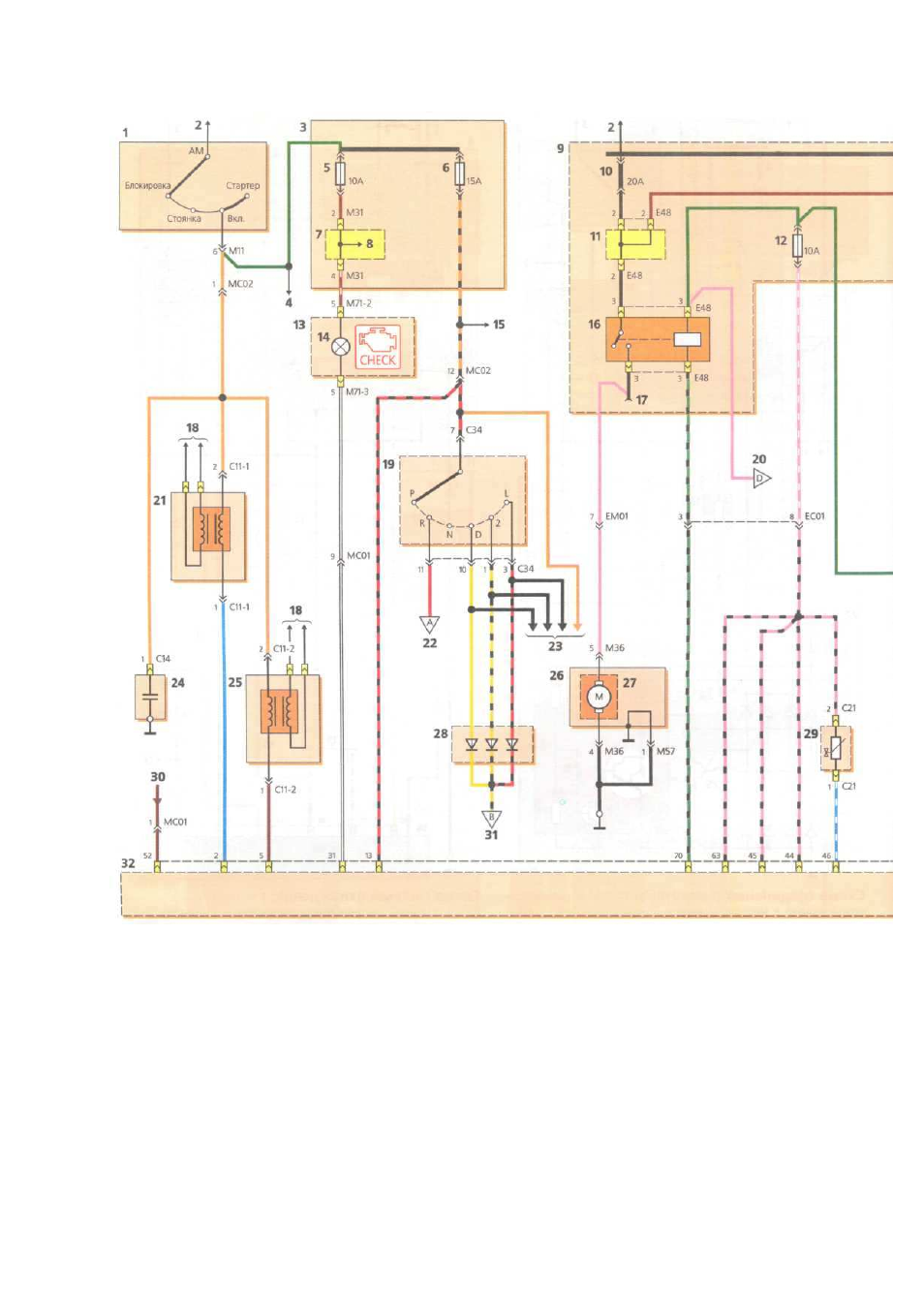

Схема системы управления двигателем : 1 — выключатель зажигания ; 2 — к источнику питания ; 3 — блок предохра -
нителей в салоне ; 4 — см . поз . 9 на с . 197; 5 — предохранитель цепей АБС , контрольных ламп в комбинации приборов ; б — пре -
дохранитель цепей блока управления двигателем , ламп света заднего хода , блока управления автоматической коробкой передач
( для автомобиля с автоматической коробкой передач ); 7 — контактный разъем ; 8 — к ЭБУ охранной сигнализации ; 9 — блок реле
и предохранителей в моторном отсеке ; 10 — предохранитель цепи блока управления двигателем ; 11 — контактный разъем ; 12
— предохранитель цепи блока управления двигателем ; 13 — комбинация приборов ; 14 — лампа неисправности системы упра -
вления двигателем ; 15 — см . поз . 18 на с . 212; 16 — реле топливного насоса ; 17 — вывод колодки диагностического разъема ;
18 — к свечам зажигания ; 19 — переключатель рычага выбора передач автоматической коробки передач ; 20 — см . поз . 2 на
с . 208; 21 — катушка зажигания 1; 22 — см . поз . 46 на с . 207; 23 — см . поз . 20 на с . 210; 24 — конденсатор ; 25 — катушка зажига -
