44

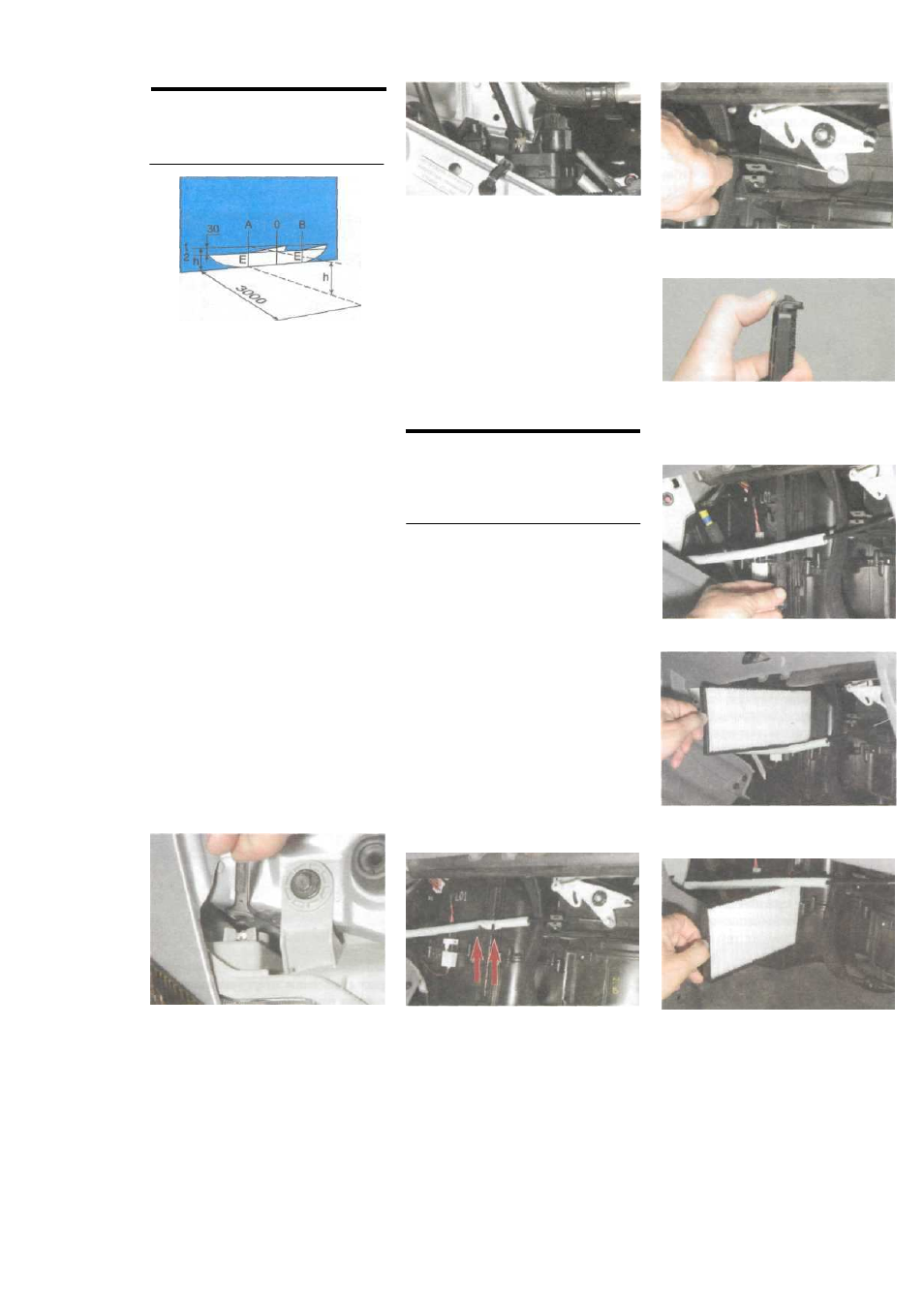

Регулировку направления пучков
света фар проводим на полностью
заправленном и снаряженном авто -
мобиле , при нормальном давлении
воздуха в шинах . На сиденье води -
теля помещаем груз весом 75 кг .
Устанавливаем автомобиль на
ровной горизонтальной площадке
на расстоянии 3 м от экрана ( мож -
но использовать стену гаража ,
лист фанеры или оргалита разме -
ром 1x2 м ). На экране проводим
горизонтальную линию на высоте ,
равной расстоянию от центра фар
до пола ). Ниже ее на 30 мм прово -
дим параллельную линию . Нано -
сим на экране вертикальную осе -
вую линию ( расстояние от нее до
центра левой и правой фар долж -
но быть равным ) и линии , соответ -
ствующие центрам фар ( АЕ и BE).
Устанавливаем регулятор электро -
корректора фар в положение «0»
( один водитель или водитель с пас -
сажиром на переднем сиденье )
и включаем ближний свет фар . За -
крываем левую фару непрозрачным
материалом или отсоединяем от
нее колодку проводов .
... а поворачивая внутренний
регулятор — в горизонтальной
плоскости .
При этом верхняя граница свето -
в о г о п о т о к а д о л ж н а с о в п а с т ь
с нижней горизонтальной линией ,
а точка пересечения горизонталь -
ного и наклонного участков свето -
вого потока — с линией , соответ -
ствующей центру правой фары .
Аналогично регулируем направле -
ние светового пучка левой фары .
ЗАМЕНА ФИЛЬТРУЮЩИХ
ЭЛЕМЕНТОВ СИСТЕМЫ
ОТОПЛЕНИЯ , ВЕНТИЛЯЦИИ
И КОНДИЦИОНИРОВАНИЯ
Фильтрующие элементы необхо -
димо заменять через каждые
20000 км пробега . При эксплуата -
ции автомобиля в запыленной
местности пробег между замена -
ми элементов следует сократить
в 1,5-2 раза . Деформированные
или поврежденные элементы необ -
ходимо заменить независимо от
пробега .
В системе установлены два одина -
ковых фильтрующих элемента , по -
этому заменять их необходимо
вместе .
Для замены фильтрующих эле -
ментов снимаем вещевой ящик
( см . « Снятие электровентилятора
отопителя », с . 138).
... и из металлического держате -
ля на корпусе отопителя .
Нажав фиксатор крышки фильт -
рующих элементов ( для на -
глядности показано на снятой
крышке )...
Вынимаем из корпуса отопите -
ля верхний ...
Поворачивая наружный регу -
лятор ключом « на 8» изменяем
положение светового пучка
правой фары в вертикальной
плоскости ...
Вынимаем трос заслонки управ -
ления режимом рециркуляции
воздуха из пластмассовых дер -
жателей на крышке фильтрую -
щих элементов ...
... и нижний фильтрующие эле -
менты .
Устанавливаем фильтрующие эле -
менты в обратной последователь -
ности .
РЕГУЛИРОВКА
НАПРАВЛЕНИЯ
ПУЧКОВ СВЕТА ФАР
... снимаем крышку .
