220

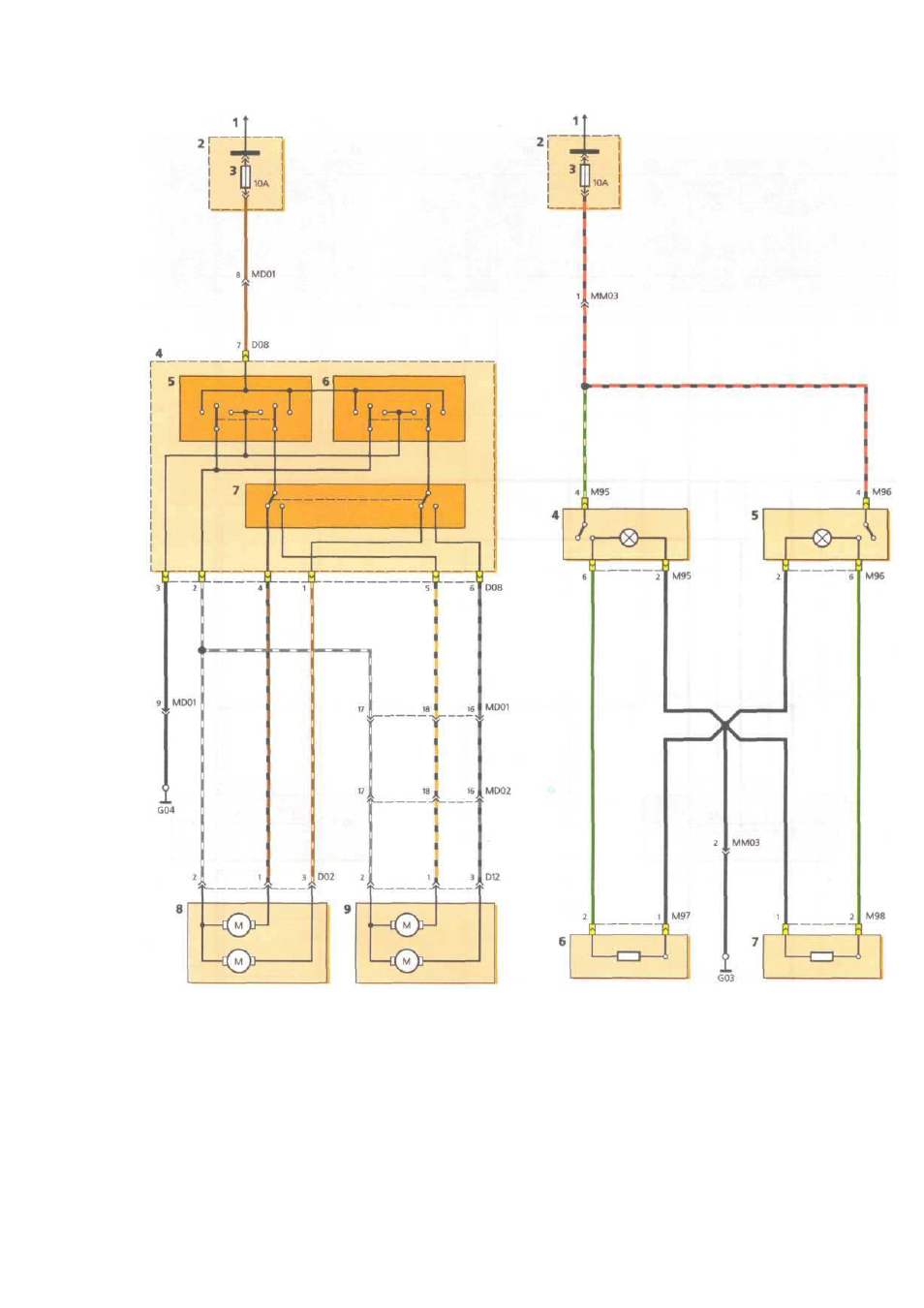

Схема включения электропривода наружных
зеркал заднего вида : 1 — к источнику питания при поло -
жениях выключателя зажигания « АСС » или «ON»; 2 — блок
предохранителей в салоне ; 3 — предохранитель цепей наруж -
ных зеркал с электроприводом ; 4 — блок управления положе -
нием зеркал ; 5 — переключатель « вверх / вниз »; 6 — переклю -
чатель « влево / вправо »; 7 — главный переключатель ( ползун );
8 — электродвигатели левого зеркала ; 9 — электродвигатели
правого зеркала
Схема включения обогрева передних сидений
( опция ): 1 — к источнику питания при положении выклю -
чателя зажигания «ON»; 2 — блок предохранителей в сало -
не ; 3 — предохранитель цепи обогрева сиденья ; 4 — пере -
ключатель обогрева левого переднего сиденья ; 5 — переклю -
чатель обогрева правого переднего сиденья ; 6 — элемент
обогрева левого переднего сиденья ; 7 — элемент обогрева
правого переднего сиденья
