224

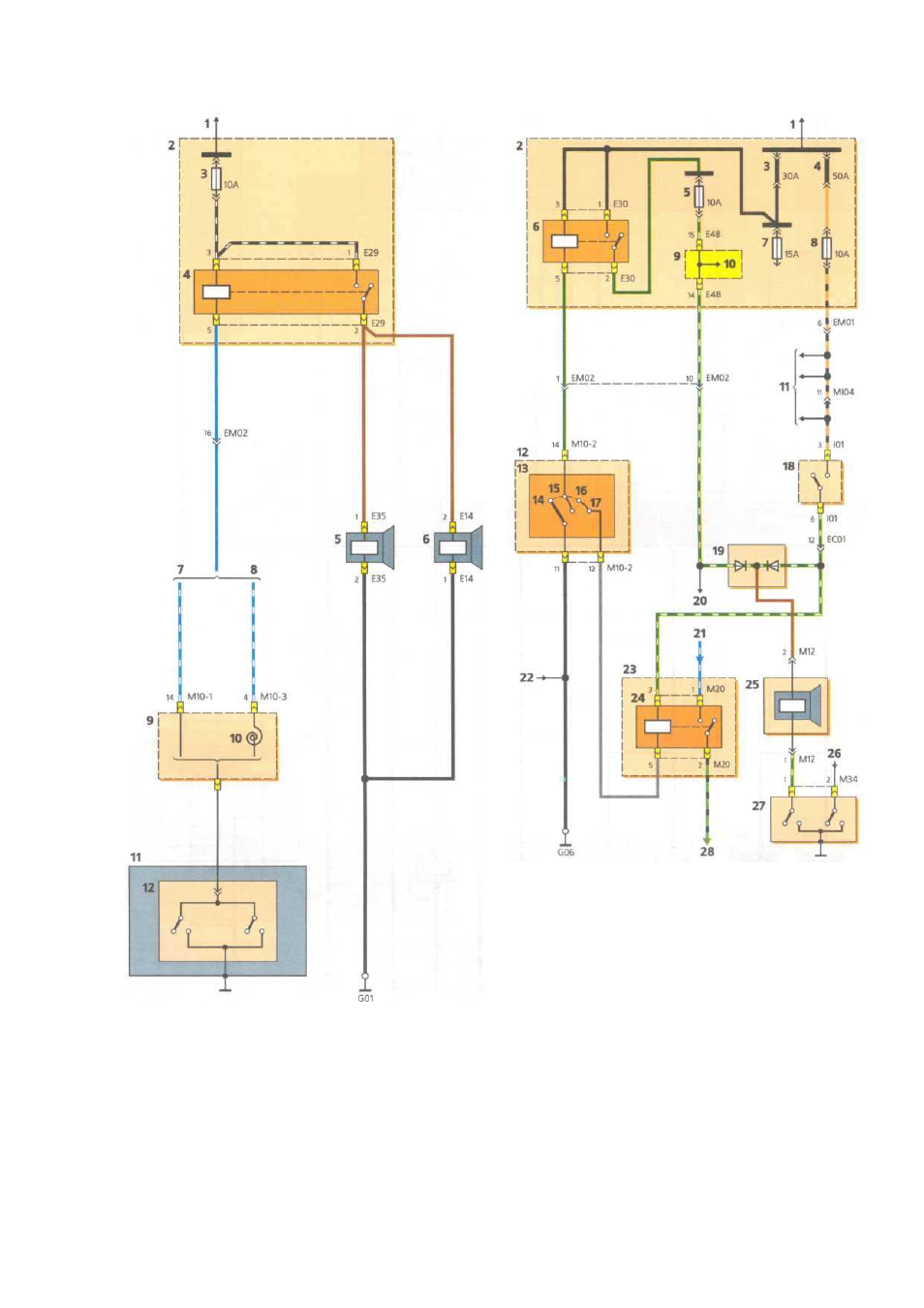

Схема включения звукового сигнала : 1 — к источни -
ку питания ; 2 — блок реле и предохранителей в моторном
отсеке ; 3 — предохранитель звукового сигнала ; 4 — реле
звукового сигнала ; 5 — звуковой сигнал ; 6 — дополнитель -
ный звуковой сигнал ( опция ); 7 — без подушки безопасно -
сти ; 8 — с подушкой безопасности ; 9 — подрулевой пере -
ключатель ; 10 — спиральный кабель ; 11 — рулевое колесо ;
12 — выключатель звукового сигнала
Схема включения акустической предупреждаю -
щей системы : 1 — к источнику питания ; 2 — блок реле и пре -
дохранителей в моторном отсеке ; 3 — предохранитель ламп го -
ловного света ; 4 — предохранитель комплексный ; 5 — предо -
хранитель ламп габаритного света левого борта автомобиля ;
6 — реле ламп габаритного света ; 7 — предохранитель противоту -
манных фар ; 8 — предохранитель цепи лампы освещения салона ;
9 — контактный разъем ; 10 — см . поз . 28 на с . 198; 11 — см . поз .
65 и 74 на с . 199; 12 — левый подрулевой переключатель ;
13 — центральный выключатель освещения ; 14 — выключено ;
15 — габаритный свет ; 16 — головной свет ; 17 — контакт проти -
вотуманного света в задних фонарях ; 18 — выключатель проти -
вотуманного света в задних фонарях ; 19 — диоды ; 20 — к колод -
ке жгута проводов панели приборов ; 21 — см . поз . 12 на с . 227;
22 — см . поз . 6 на с . 203 ( верхняя схема ); 23 — блок реле в са -
лоне ; 24 — реле противотуманного света в задних фонарях ;
25 — предупреждающий зуммер ; 26 — к зуммеру ; 27 — концевой
выключатель левой передней двери ; 28 — см . поз . 29 на с . 22
