214

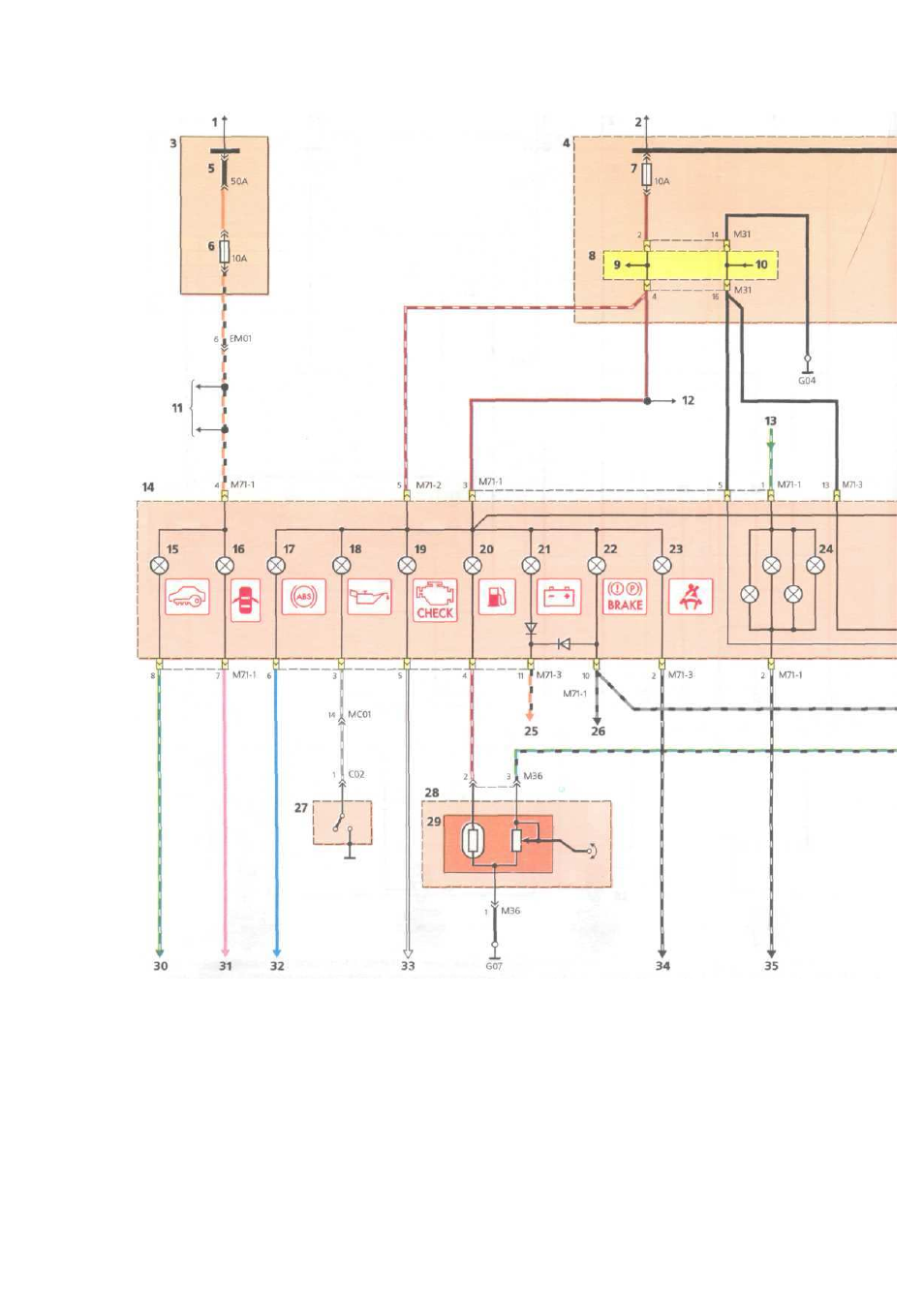

Схема

включения

контрольных

указателей

: 1

к

источнику

питания

; 2 —

к

источнику

питания

при

положениях

выключателя

зажигания

«ON»

или

«START»; 3 —

блок

реле

и

предохранителей

в

моторном

отсеке

; 4 —

блок

предохранителей

в

салоне

; 5 —

предохрани

-

тель

комплексный

; 6 —

предохранитель

цепи

лампы

освещения

салона

; 7 —

предохранитель

цепей

АБС

,

контрольных

ламп

в

комбинации

приборов

; 8 —

контактный

разъем

; 9 —

к

блоку

реле

салона

; 10 —

от

диагностического

разъема

; 11 —

к

головному

устройству

системы

зву

-

ковоспроизведения

и

часам

; 12 —

к

резистору

предварительного

возбуждения

генератора

; 13 —

от

колодки

жгута

проводов

панели

прибо

-

ров

; 14 —

комбинация

приборов

; 15 —

контрольная

лампа

иммобилайзера

; 16 —

контрольная

лампа

незакрытой

двери

; 17 —

контроль

-

ная

лампа

неисправности

АБС

; 18 —

контрольная

лампа

недостаточного

(

аварийного

)

давления

масла

в

двигателе

; 19 —

контрольная

лам

-

па

неисправности

системы

управления

двигателем

; 20 —

контрольная

лампа

резерва

топлива

в

топливном

баке

; 21 —

контрольная

лампа

неисправности

генератора

(

отсутствия

заряда

аккумуляторной

батареи

); 22 —

контрольная

лампа

включения

стояночного

тормоза

и

уровня

тормозной

жидкости

; 23 —

контрольная

лампа

непристегнутого

ремня

безопасности

; 24 —

лампы

освещения

; 25 —

см

.

поз

. 18

на

с

. 205;
