127
ящик , приподнимаем и снимаем
его с фиксаторов , открывая доступ
к реле .
Для доступа к монтажному блоку
предохранителей открываем за -
щитную крышку под панелью
приборов слева от ног водителя .
На внутренней стороне крышки
приведена схема расположения
предохранителей в блоке . Замена
реле и предохранителей произво -
дится так же , как описано в разд .
( см . « Замена реле и предохрани -
телей системы управления двига -
телем », с . 74).
ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ
Выключатель зажигания — нераз -
борный . Корпус выключателя вы -
полнен заодно с рулевой колон -
кой — для его замены необходимо
заменить колонку . На выключа -
теле зажигания установлен датчик
иммобилайзера .
СНЯТИЕ
КОНТАКТНОЙ ГРУППЫ
ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ
Отсоединяем клемму « минусово -
го » провода от вывода аккумуля -
торной батареи . Снимаем верх -
ний и нижний кожухи рулевой ко -
лонки . Для этого опускаем рычаг
регулировки наклона рулевой ко -
лонки .
Крестообразной отверткой от -
ворачиваем три винта крепле -
ния нижнего кожуха .

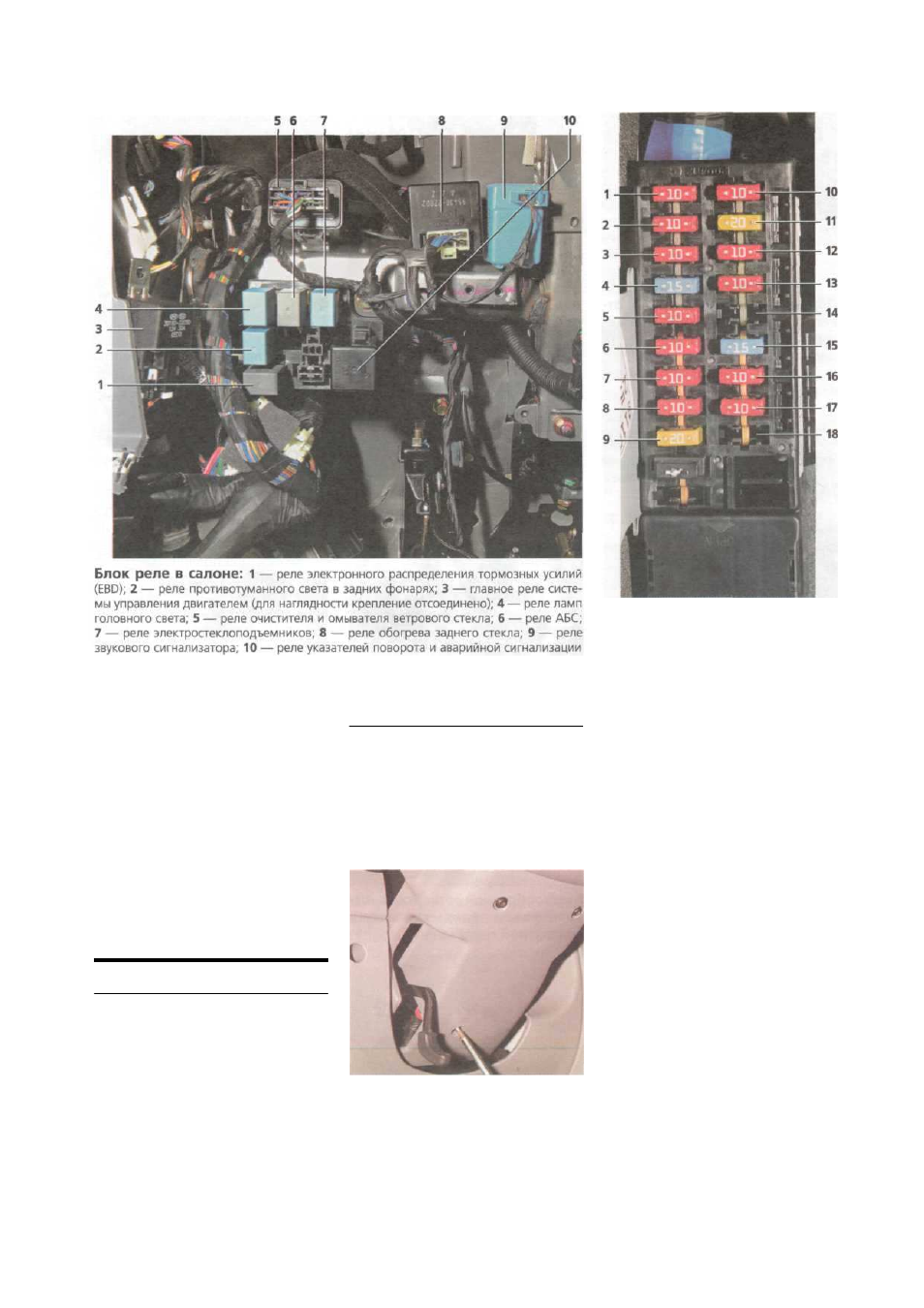

Монтажный блок предохрани -
телей в салоне : 1 — предохранитель
10 А цепи указателей поворота ; 2 — пре -
дохранитель 10 А цепей АБС , контрольных
ламп в комбинации приборов ; 3 — предо -
хранитель 10 А цепи комбинации при -
боров ; 4 — предохранитель 15 А цепи
подушки безопасности ; 5 — предохрани -
тель 10 А цепей блока управления двига -
телем , ламп света заднего хода , блока
управления автоматической коробкой
передач ; б — предохранитель 10 А цепи
электрического привода блокировки
двери ; 7 — предохранитель 10 А цепи
аварийной сигнализации ; 8 — предохра -
нитель 10 А цепи сигналов торможения ;
9 — предохранитель 20 А цепи обогрева
заднего стекла ; 10 — предохранитель
10 А цепей обмоток реле блок - фар ,
электростеклоподъемников , омывателя
блок - фар , вентилятора теплообменника
конденсатора системы кондиционирова
ния , вентилятора радиатора системы
охлаждения двигателя , противотуман -
ных фар , противотуманного света в зад
них фонарях ; 11 — предохранитель 20 А
цепи очистителя и омывателя ветрового
стекла ; 12 — предохранитель 10 А цепи
обогрева сиденья ( опция ); 13 — предо
хранитель 10 А цепи АБС ; 14 — резерв
ное гнездо предохранителя ; 15 — пре
дохранитель 15 А цепи прикуривателя ;
16 — предохранитель 10 А цепи наруж
ных зеркал с электроприводом ; 17 — пре
дохранитель 10 А цепи кондиционера ;
18 — резервное гнездо предохранителя
