92 Циклы обработки: сверление
3.1
1
Примеры
программ

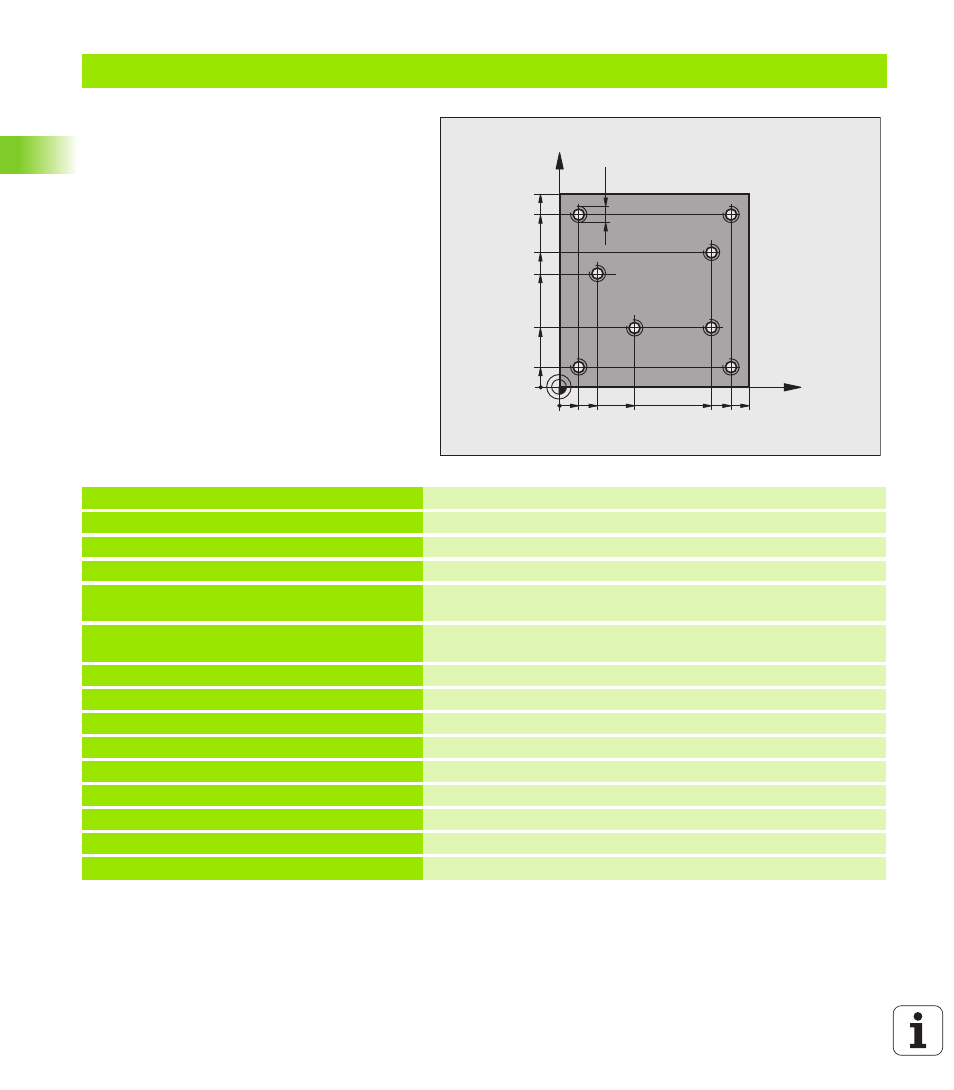

Пример: использование циклов сверления с PATTERN DEF
Координаты сверления сохраняются в
определении заготовки PATTERN DEF POS и
вызываются при помощи CYCL CALL PAT.
Радиусы инструментов выбраны так, что все
рабочие шаги видны на тестовой графике.
Выполнение программы
„ Центровка (радиус инструмента 4)
„ Сверление (радиус инструмента 2.4)
„ Нареание резьбы (радиус инструмента 3)
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL CALL 1 Z S5000 Вызов инструмента, центр. сверло (радиус 4)
4 L Z+10 R0 F5000 Перемещение инструмента на безопасную высоту (F
программируйте со значением),
ЧПУ производит позиционирование после каждого цикла на
безоп. высоту
5 PATTERN DEF Определение всех точек сверления группы отверстий
POS1( X+10 Y+10 Z+0 )
POS2( X+40 Y+30 Z+0 )
POS3( X+20 Y+55 Z+0 )
POS4( X+10 Y+90 Z+0 )
POS5( X+90 Y+90 Z+0 )
POS6( X+80 Y+65 Z+0 )
POS7( X+80 Y+30 Z+0 )
POS8( X+90 Y+10 Z+0 )
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
