64 Циклы обработки: сверление
3.3
СВЕР
ЛЕНИЕ
(
цик
л
200)

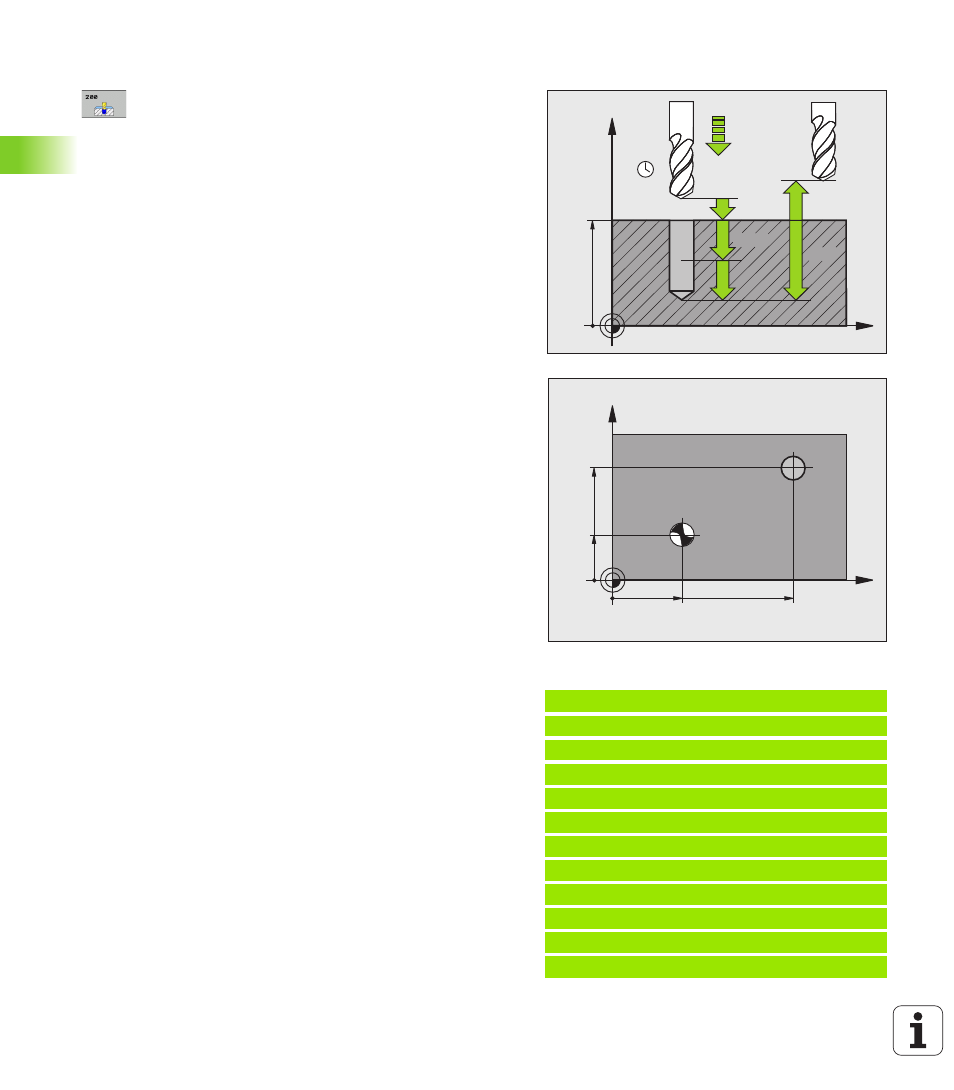

Параметры цикла
U Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки; введите положительное
значение. Диапазон ввода от 0 до 99999,9999
U Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна отверстия (вершина
конуса отверстия). Диапазон ввода от -99999,9999
до 99999,9999
U Подача на врезание Q206: скорость движения
инструмента при сверлении в мм/мин. Диапазон
ввода от 0 до 99999,999, либо через FAUTO, FU
U Глубина врезания Q202 (в инкрементах):
величина, на которую каждый раз врезается
инструмент. Диапазон ввода от 0 до 99999,9999.
Параметр "Глубина" не обязательно должен быть
кратен параметру "Глубина врезания". Система
ЧПУ производит перемещение на глубину за один
рабочий ход, если:
„ параметры "Глубина врезания" и "Глубина"
равны
„ значение параметра "Глубина врезания"
больше значения параметра "Глубина"
U Время выдержки вверху Q210: время (в
секундах), в течение которого инструмент
остается на безопасном расстоянии, после того
как ЧПУ выводит его из высверленного отверстия
для того, чтобы удалить стружку. Диапазон ввода
от 0 до 3600,0000
U Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки.
Диапазон ввода от -99999,9999 до 99999,9999
U 2-ое безопасное расстояние Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999
U Время выдержки внизу Q211: время в секундах,
в течение которого инструмент остается на дне
отверстия. Диапазон ввода от 0 до 3600,0000
Пример: NC-кадры
11 CYCL DEF 200 СВЕРЛЕНИЕ
Q200=2 ;БЕЗОП. РАССТ.
Q201=-15 ;ГЛУБИНА
Q206=250 ;ПОДАЧА НА ВРЕЗАНИЕ
Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ
Q210=0 ;ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ
Q203=+20 ;КООРД. ПОВЕРХНОСТИ
Q204=100 ;2. БЕЗОП. РАССТ.
Q211=0.1 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
