HEIDENHAIN TNC 620

307

14.5

БА

З

О

В

Ы

Й

РА

З

В

О

Р

О

Т

ком

п

ен

с

а

ц

и

я

по

ос

и

вращения

(

цик

л

403,

DIN/ISO:

G403)

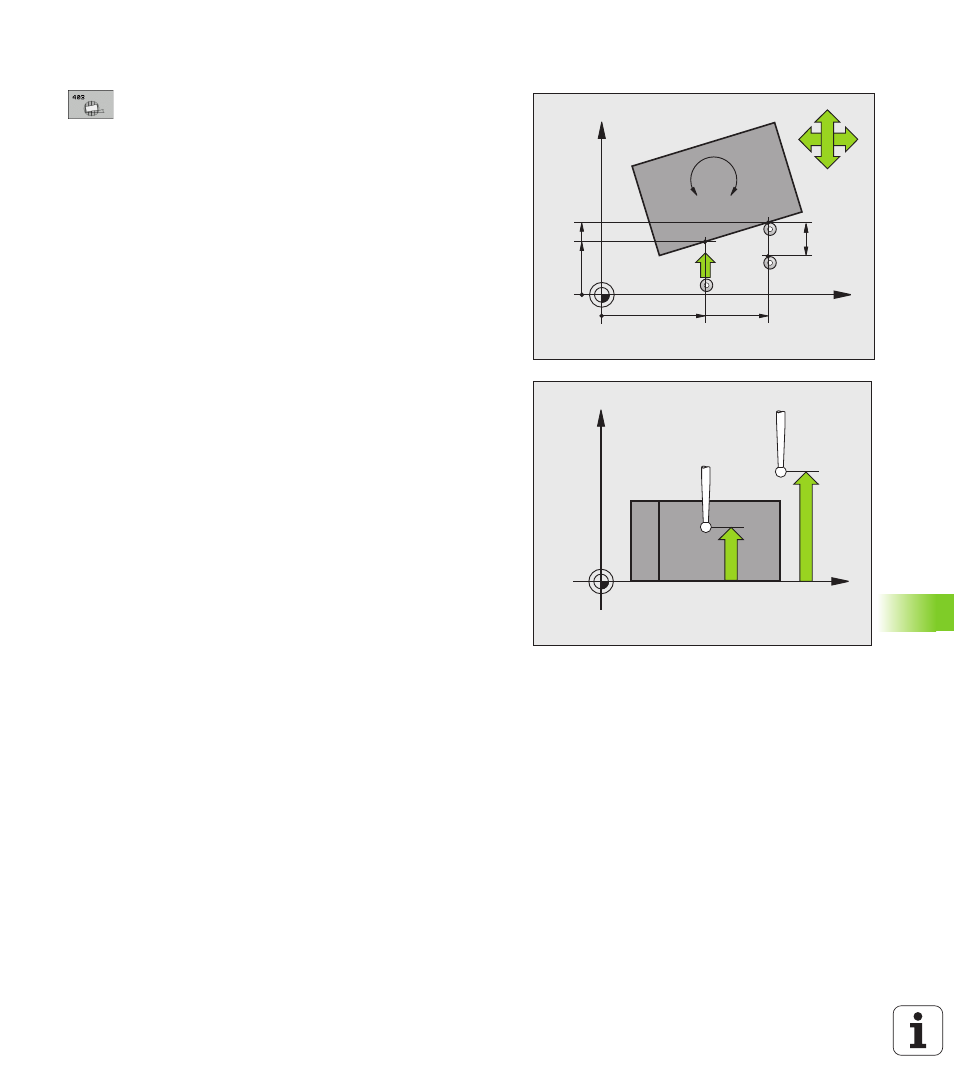

Параметры цикла

U

1 точка измерения по 1-ой оси Q263

(абсолютная): координата первой точки

измерения по главной оси плоскости обработки.

Диапазон ввода от -99999,9999 до 99999,9999

U

1 точка измерения по 2-ой оси Q264

(абсолютная): координата первой точки

измерения по вспомогательной оси плоскости

обработки. Диапазон ввода от -99999,9999 до

99999,9999

U

2 точка измерения по 1-ой оси Q265

(абсолютная): координата второй точки

измерения по главной оси плоскости обработки.

Диапазон ввода от -99999,9999 до 99999,9999

U

2 точка измерения по 2-ой оси Q266

(абсолютная): координата второй точки

измерения по вспомогательной оси плоскости

обработки. Диапазон ввода от -99999,9999 до

99999,9999

U

Ось измерения Q272: ось, по которой должно

производиться измерение:

1: главная ось = ось измерения

2: вспомогательная ось = ось измерения

3: ось измерительного щупа = ось измерения

U

Направление перемещения 1 Q267:

направление, в котором измерительный щуп

должен подаваться к детали:

-1: отрицательное направление перемещения

+1: положительное направление перемещения

U

Высота измерения по оси щупа Q261

(абсолютная): координата центра сферы (=точки

контакта) по оси измерительного щупа, на которой

должно производиться измерение. Диапазон

ввода от -99999,9999 до 99999,9999

U

Безопасное расстояние Q320 (в приращениях):

дополнительное расстояние между точкой

измерения и сферическим наконечником щупа.

Q320 прибавляется к значению колонки SET_UP

(таблица измерительных щупов). Диапазон ввода

от 0 до 99999,9999

X

Y

Q266
Q264

Q263

Q272=1

Q265

Q272=2

+

–

–

+

Q267

A

B

C

SET_UP(TCHPROBE.TP)

+

Q320

X

Z

Q261

Q260
