НАРЕЗАНИЕ
РЕЗЬБЫ
без
ком
п
ен
с
а
то
р
а
GS,
НОВИНКА
(
цик
л
G207,
DIN/ISO: G207)

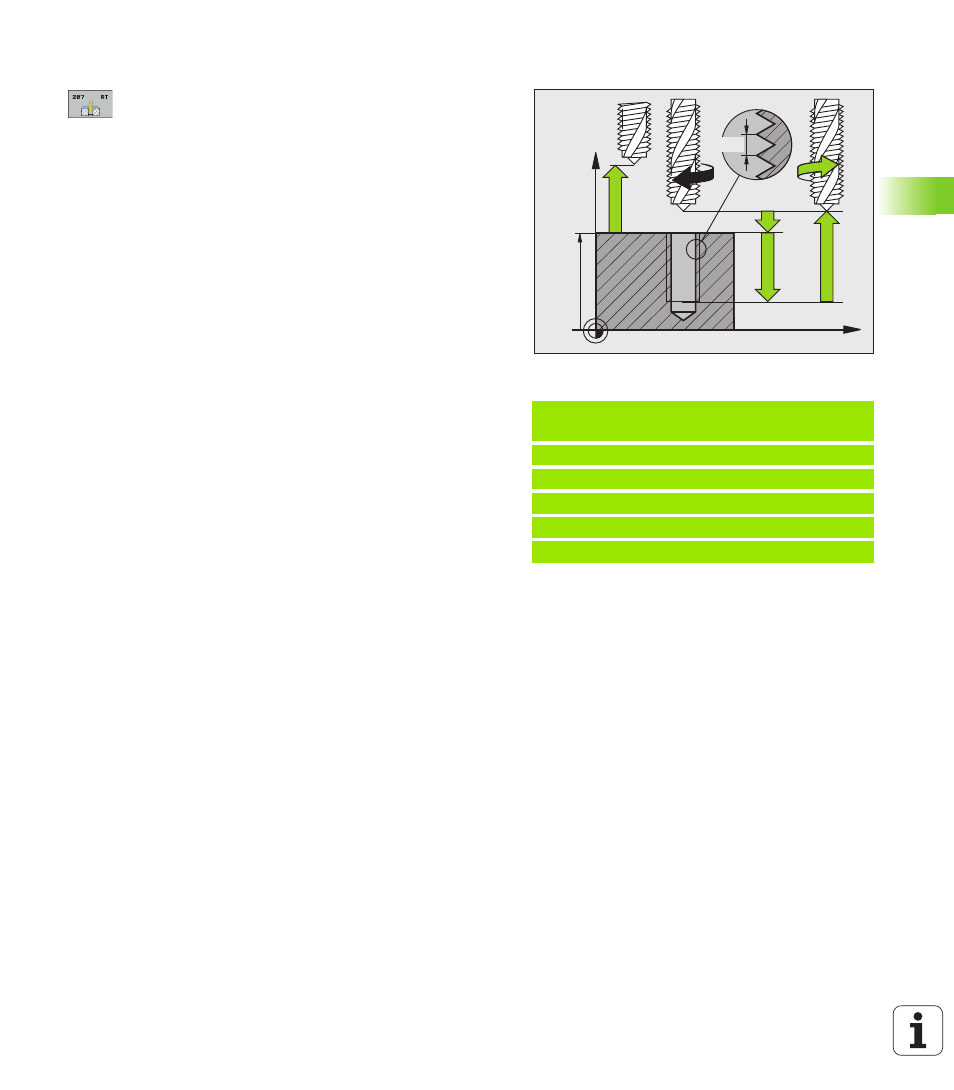

Параметры цикла
U
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента (позиции
старта) до поверхности заготовки. Диапазон ввода
от 0 до 99999,9999
U
Глубина сверления Q201 (в инкрементах):
расстояние от поверхности заготовки до конца
резьбы. Диапазон ввода от -99999,9999 до
99999,9999
U
Шаг резьбы Q239
Шаг резьбы. Правое или левое направление
резьбы определяется знаками +/-:
+= правая резьба
–= левая резьба
Диапазон ввода -99,9999 до 99,9999
U
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки.
Диапазон ввода от -99999,9999 до 99999,9999
U
2-ое безоп. расст. Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999
Выход из материала при прерывании программы
Если в процессе нарезания резьбы нажать внешнюю клавишу
Stopp, система ЧПУ отобразит клавишу Softkey ВЫХОД ИЗ
МАТЕРИАЛА ВРУЧНУЮ. Если нажать ВЫХОД ИЗ МАТЕРИАЛА
ВРУЧНУЮ, можно вывести инструмент из материала, управляя
им. Для этого следует нажать клавишу положительного
направления активной оси шпинделя.
Пример: NC-кадры
26 CYCL DEF 207 НАРЕЗ.РЕЗЬБЫ МЕТЧ. GS,
НОВ.
Q200=2
;БЕЗОП. РАССТ.
Q201=-20 ;ГЛУБИНА
Q239=+1 ;ШАГ РЕЗЬБЫ
Q203=+25 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТ.
Z
X
Q203
Q204
Q200
Q201
Q239
