156 Циклы обработки: фрезерование карманов / островов / канавок
5.7
КР
УГ
ЛЫЙ
ОС
ТР
ОВ
(
цик
л
257, DIN/ISO: G257,
опция
ПО
Advanced
programming features)
5.7 КРУГЛЫЙ ОСТРОВ (цикл 257,
DIN/ISO: G257, опция ПО
Advanced programming
features)

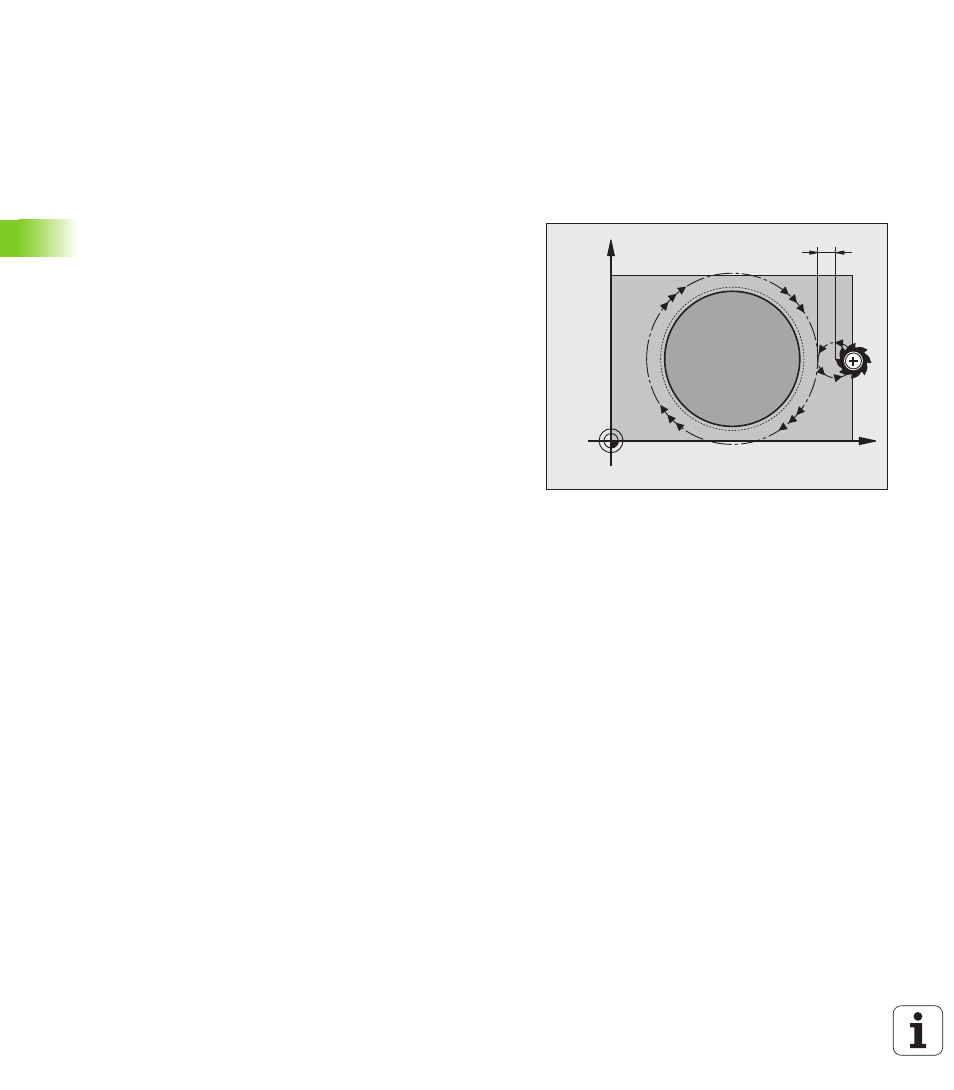

Ход цикла
С помощью цикла круглого острова 257 можно полностью
обрабатать круглый остров. Если диаметр заготовки больше
максимального врезания со стороны, ЧПУ выполняет несколько
врезаний со стороны вплоть до достижения размера готовой
детали.
1 Инструмент перемещается от начальной позиции цикла
(центр острова) в положительном направлении оси X в
позицию старта обработки. Позиция старта находится на
рсстоянии 2 мм справа от заготовки
2 Если инструмент находится на 2-м безопасном расстоянии,
система ЧПУ производит перемещение на ускоренном ходу
FMAX на безопасное расстояние и оттуда со скоростью подачи
врезания перемещается на первую глубину врезания
3 Затем инструмент перемещается по касательной к контуру
острова, выполняя попутное фрезерование витка.
4 Если заданный размер острова нельзя достичь одним
проходом, ЧПУ возвращает инструмент на текущую глубину
врезания сбоку и фрезерует еще один виток. Система ЧПУ
учитывает при этом размер диаметра заготовки, размер
диаметра готовой детали и допустимое врезание со стороны.
Эта операция повторяется до тех пор, пока не будет достигнут
заданный размер диаметра готовой детали
5 Потом инструмент перемещается назад по касательной от
контура к начальной точке обработки острова
6 Затем инструмент перемещается на следующую глубину
врезания и обрабатывает остров на этой глубине
7 Эта операция повторяется до тех пор, пока не будет
достигнута запрограммированная глубина
X
Y
2mm
