13.1 Общие сведения о циклах
измерительных щупов

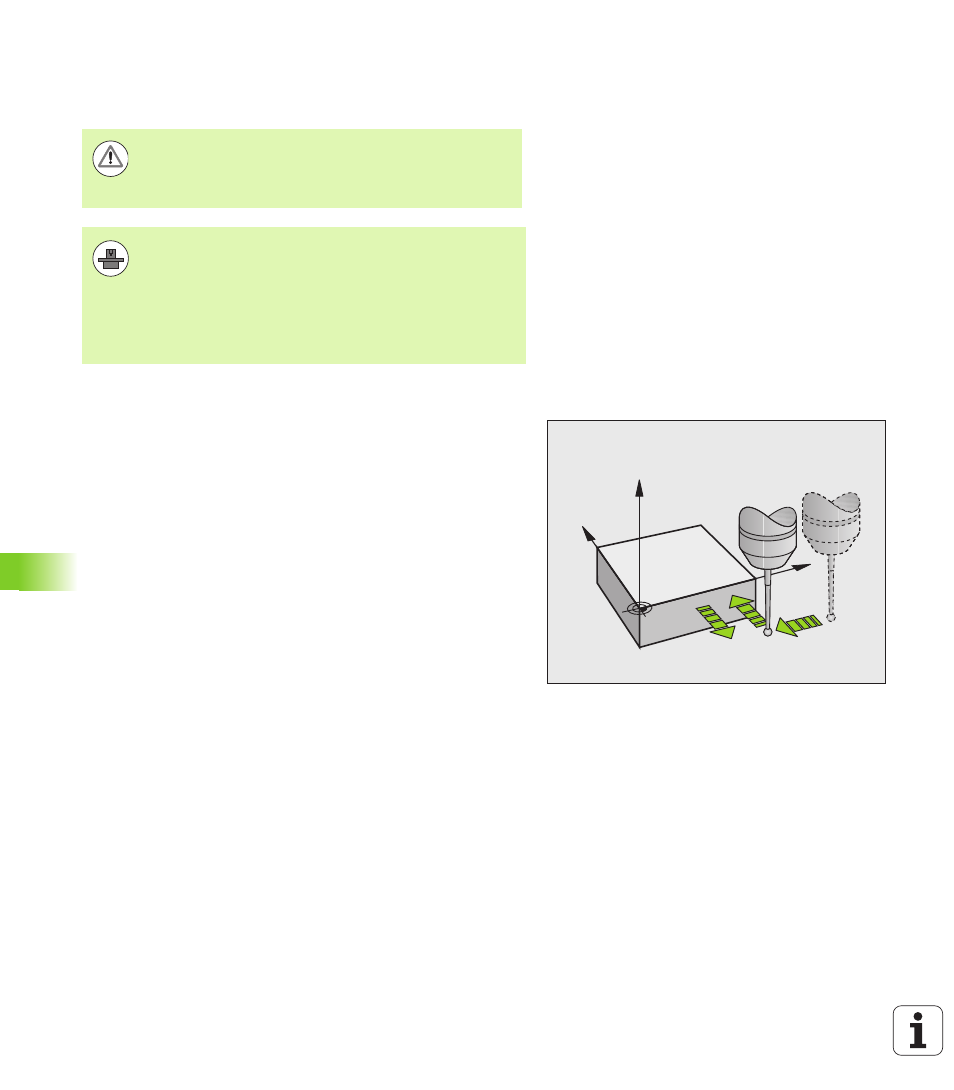

Принцип действия
Когда ЧПУ отрабатывает цикл измерительного щупа, 3D-щуп
перемещается к обрабатываемой детали параллельно оси (также
при активном базовом развороте и наклоненной плоскости
обработки). Изготовитель станка устанавливает подачу касания в
машинном параметре (см. «Перед началом работы с циклами
измерительных щупов» далее в этой главе).
Когда измерительный стержень касается заготовки,
измерительный щуп посылает сигнал в ЧПУ: координаты
измереного положения сохраняются в памяти,
3D-щуп останавливается и
возвращается на ускоренном ходу в начальное положение
Если в пределах заданного пути щуп не отклоняется, то система
ЧПУ выдает соответствующее сообщение об ошибке (путь: DIST
из таблицы щупов).
Учет безового разворота в ручном режиме
В процессе снятия размеров ЧПУ учитывает текущий базовый
разворот и выполняет подвод к заготовке под уголом.
Циклы измерительных щупов в режимах
работы «Ручное управление» и «Эл.
маховичок»
В ручном режиме, а также в режиме электронного маховичка в
ЧПУ предусмотрены циклы измерительных щупов, с помощью
которых можно:
калибровать измерительный щуп
Компенсация разворота детали
Установка точек привязки
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
Система ЧПУ должна быть подготовлена
производителем для применения 3D-измерительных
щупов. Руководствуйтесь инструкцией по
эксплуатации станка.
Циклы измерительных щупов доступны только при
активной опции ПО Функции измерительных щупов
(номер опции #17).
Y
X
Z
F
F MAX
