398 Циклы измерительных щупов: автоматический контроль заготовки
16.8
ИЗМЕРЕНИЕ
ПР
ЯМО
У
ГО
ЛЬНОГ
О
ОС
ТР
ОВ
А
(
цик
л
424, DIN/ISO: G424)
Учитывайте при программировании!

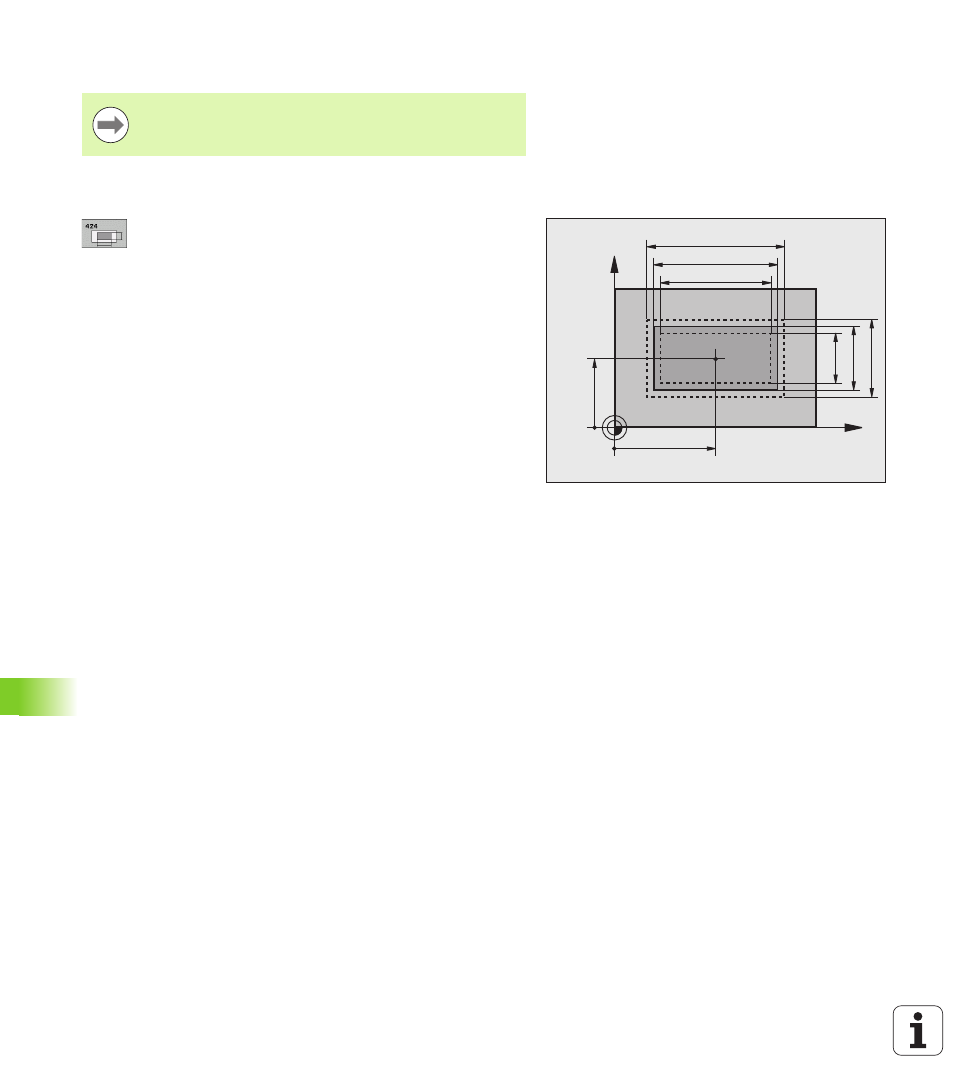

Параметры цикла
U Центр по 1-ой оси Q273 (абсолютно): центр
цапфы по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U Центр по 2-ой оси Q274 (абсолютно): центр
цапфы по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U Длина 1-й стороны Q282: длина цапфы
параллельно главной оси плоскости обработки.
Диапазон ввода от 0 до 99999,9999
U Длина 2-й стороны Q283: длина цапфы
параллельно вспомогательной оси плоскости
обработки. Диапазон ввода от 0 до 99999,9999
U Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на которой
должно производиться измерение. Диапазон
ввода от -99999,9999 до 99999,9999
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
