HEIDENHAIN TNC 620 113
4.7
РЕЗЬБОФРЕЗЕР
О
В
А
НИЕ
И
ЗЕНКЕР
ОВ
АНИЕ
(
цик
л
263, DIN/ISO: G263,
опция
ПО
Advanced programming features)

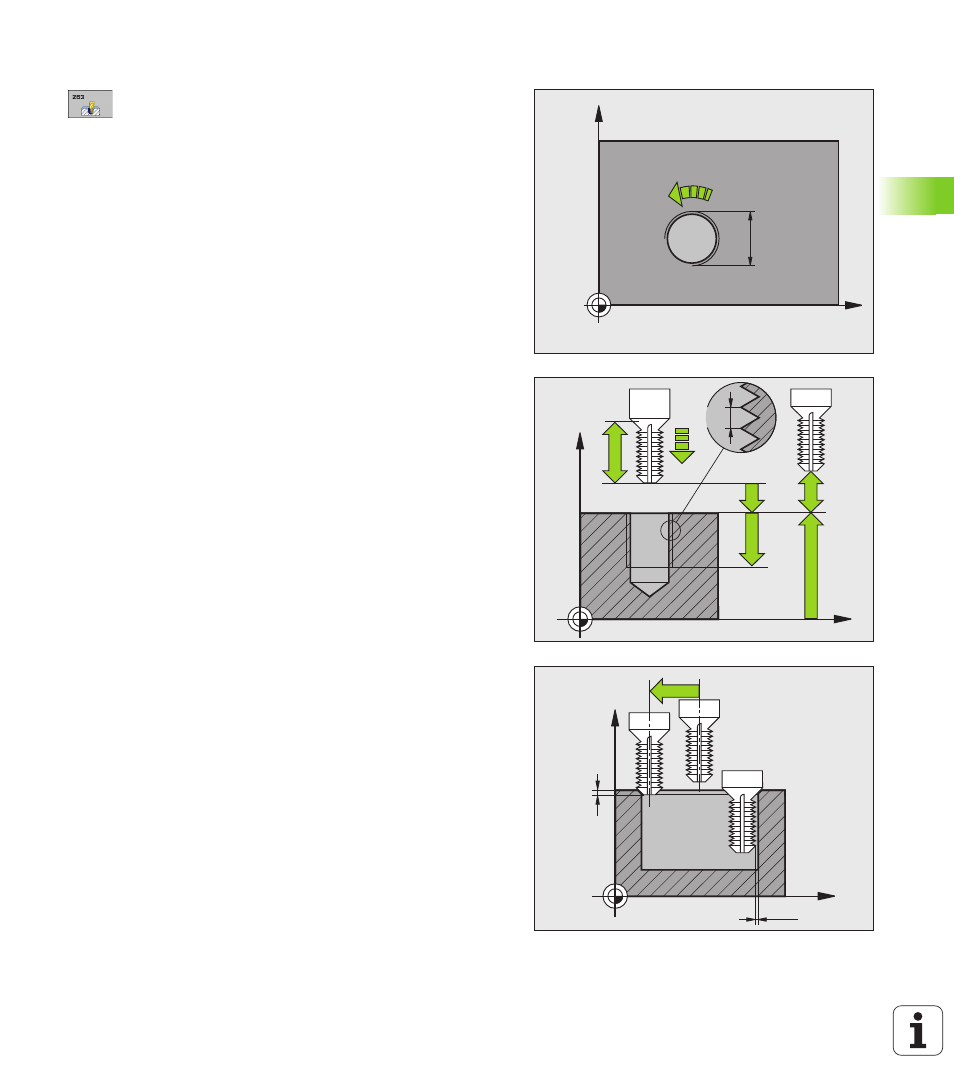

Параметры цикла
U Заданный диаметр Q335: диаметр резьбы.
Диапазон ввода от 0 до 99999,9999
U Шаг резьбы Q239: шаг резьбы. Правое или левое
направление резьбы определяется знаками +/-:
+= правая резьба
– = левая резьба
Диапазон ввода -99,9999 до 99,9999
U Глубина резьбы Q201 (в инкрементах):
расстояние между поверхностью заготовки и дном
резьбы. Диапазон ввода от -99999,9999 до
99999,9999
U Глубина зенкерования Q356: (в инкрементах):
расстояние между поверхностью заготовки и
вершиной инструмента. Диапазон ввода от
-99999,9999 до 99999,9999
U Подача предварительного позиционирования
Q253: скорость перемещения инструмента при
врезании в заготовку или при выходе из заготовки
в мм/мин. Диапазон ввода от 0 до 99999,999 или
через FMAX, FAUTO
U Вид фрезерования Q351: вид обработки
фрезерованием при M3
+1 = попутное фрезерование
–1 = встречное фрезерование
U Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999
U Безопасное расстояние сбоку Q357 (в
инкрементах): расстояние от режущей кромки
инструмента до стенки отверстия. Диапазон ввода
от 0 до 99999,9999
U Глубина с торцевой стороны Q358 (в
инкрементах): расстояние между поверхностью
заготовки и вершиной инструмента во время
зенкерования с торцевой стороны. Диапазон
ввода от -99999,9999 до 99999,9999
U Смещение зенкерования по торцевой стороне
Q359 (в инкрементах): расстояние, на которое
система ЧПУ смещает центр инструмента
относительно центра отверстия. Диапазон ввода
от 0 до 99999,9999
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q356
X
Z
Q359
Q357
Q358
