Циклы обработки: нарезание резьбы / резьбофрезерование
4.8
СВЕР
ЛЕНИЕ
И
РЕЗЬБО
ФРЕЗЕР
ОВ
АНИЕ
(
цик
л
264, DIN/ISO: G264,
опция
ПО
Advanced programming features)
U
Отвод при ломке стружки Q256 (в инкрементах):
значение, на которое ЧПУ отводит инструмент при
ломке стружки. Диапазон ввода от 0,1000 до
99999,9999
U

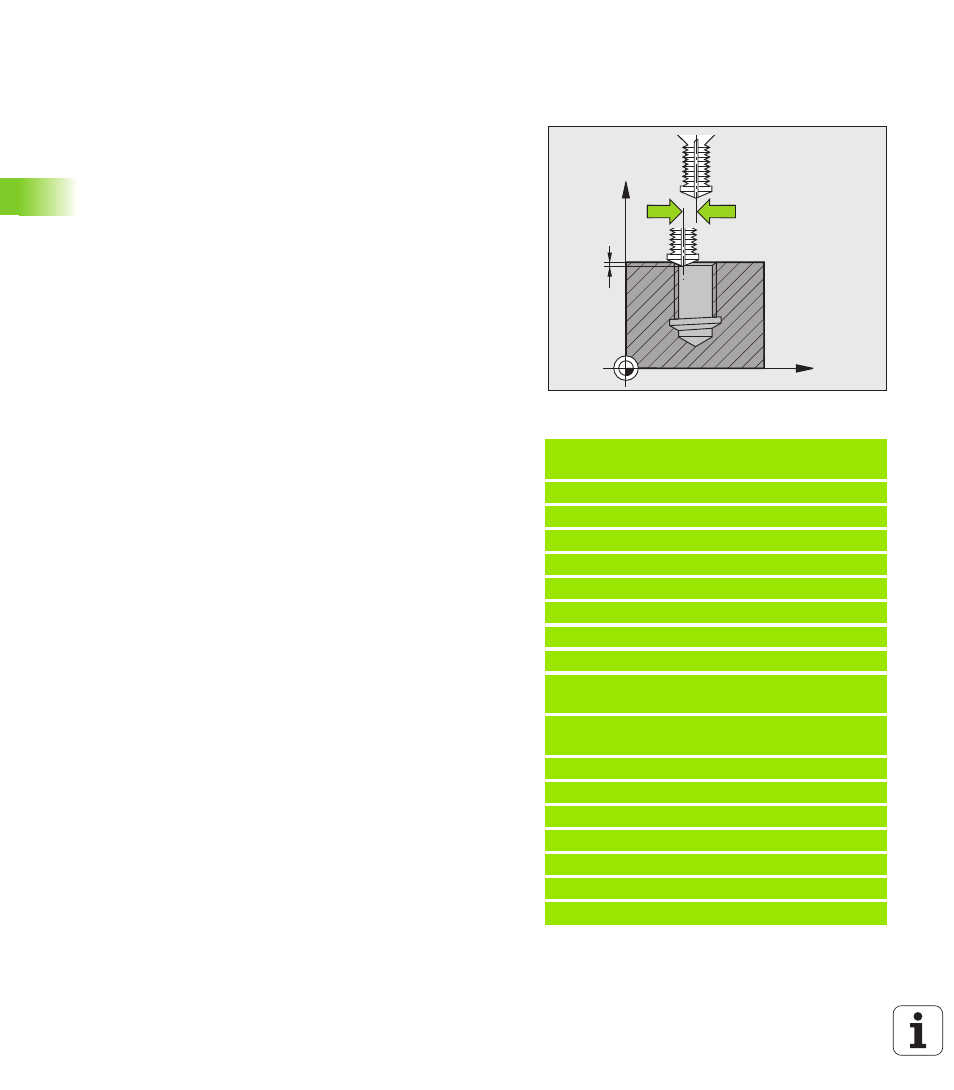

Глубина с торцевой стороны Q358 (в
инкрементах): расстояние между поверхностью
заготовки и вершиной инструмента во время
зенкерования с торцевой стороны. Диапазон
ввода от -99999,9999 до 99999,9999
U
Смещение зенкерования по торцевой стороне
Q359 (в инкрементах): расстояние, на которое
система ЧПУ смещает центр инструмента
относительно центра отверстия. Диапазон ввода
от 0 до 99999,9999
U
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999
U
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки.
Диапазон ввода от -99999,9999 до 99999,9999
U
2-ое безоп. расст. Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999
U
Подача на врезание Q206: скорость движения
инструмента при сверлении в мм/мин. Диапазон
ввода от 0 до 99999,999 либо через FAUTO, FU
U
Подача фрезерования Q207: скорость движения
инструмента при фрезеровке в мм/мин. Диапазон
ввода от 0 до 99999,9999 либо через FAUTO
Пример: NC-кадры
25 CYCL DEF 264 СВЕРЛЕНИЕ И
РЕЗЬБОФРЕЗЕРОВАНИЕ
Q335=10 ;ЗАДАННЫЙ ДИАМЕТР
Q239=+1.5 ;ШАГ
Q201=-16 ;ГЛУБИНА РЕЗЬБЫ
Q356=-20 ;ГЛУБИНА СВЕРЛЕНИЯ
Q253=750 ;ПОДАЧА ПРЕДВ. ПОЗИЦ.
Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q258=0.2 ;РАССТОЯНИЕ ОПЕРЕЖЕНИЯ
Q257=5
;ГЛУБИНА СВЕРЛ. ЛОМКА
СТРУЖКИ
Q256=0.2 ;ОБРАТНЫЙ ХОД ПРИ ЛОМКЕ
СТРУЖКИ
Q358=+0 ;ГЛУБИНА, ТОРЕЦ
Q359=+0 ;СМЕЩЕНИЕ, ТОРЕЦ
Q200=2
;БЕЗОП. РАССТ.
Q203=+30 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТ.
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
X
Z
Q359
Q359
Q358
