11.1 Основные положения
Обзор
С помощью преобразования координат ЧПУ может использовать
однажды запрограммированную траекторию в разных местах
обрабатываемой детали с измененным положением и размером.
ЧПУ предлагает следующие циклы преобразования координат:
Активация преобразования координат
Начало действия: преобразование координат действует с
момента его определения, то есть, его вызов не производится. Он
остается активным до тех пор, пока не будет отменен или не
будет определен заново.
Сброс преобразования координат:
Заново определите цикл со значениями для основных режимов
работы, например, коэффициент масштабирования 1,0
Выполните дополнительные функции M2, M30 или кадр END
PGM (зависит от параметра станка clearMode)
Выберите новую программу

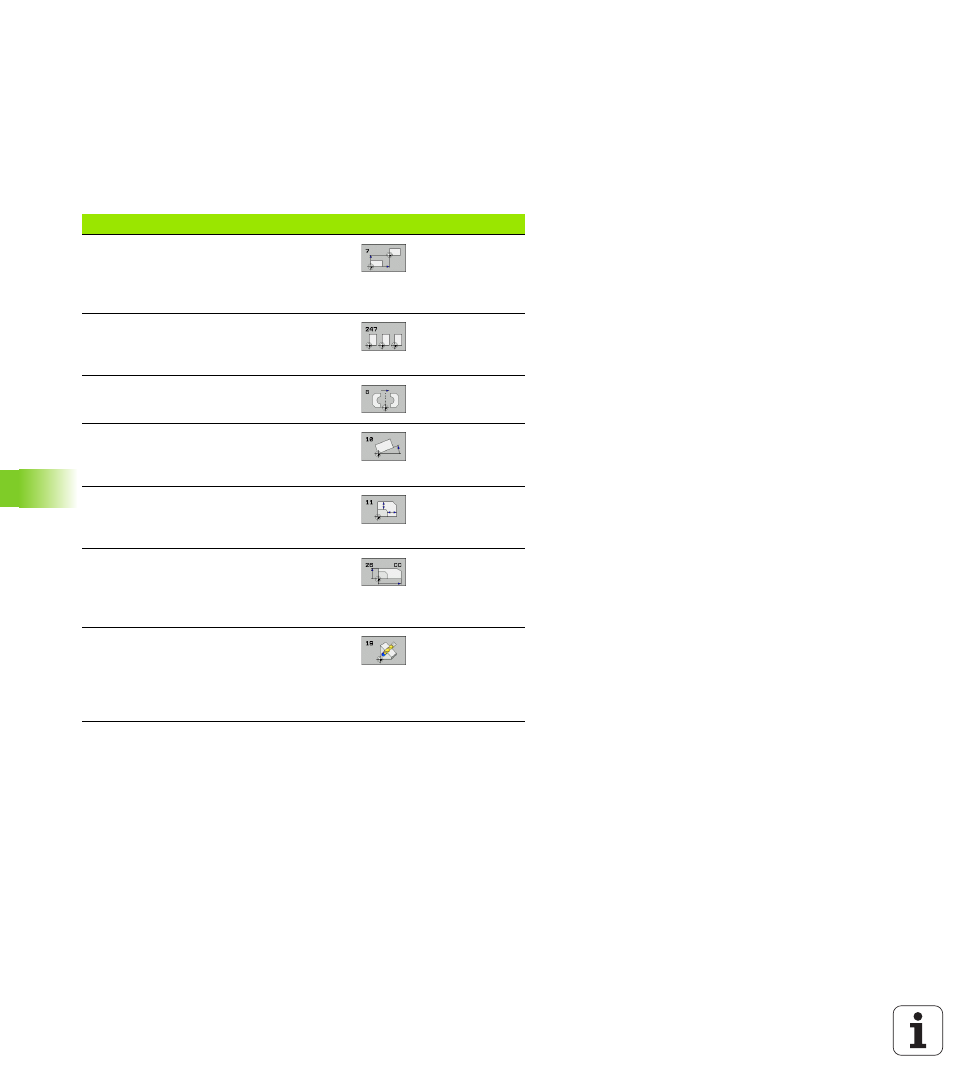

Цикл
Softkey
Стр.
7 НУЛЕВАЯ ТОЧКА
Смещение траектории
непосредственно в программе или
через таблицу нулевых точек
247 ЗАДАНИЕ ТОЧКИ ПРИВЯЗКИ
Задание точки привязки во время
выполнения программы
8 ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ
Зеркальное отображение траекторий
10 ВРАЩЕНИЕ
Вращение траекторий в плоскости
обработки
11 МАСШТАБИРОВАНИЕ
Уменьшение или увеличение
траекторий
26 МАСШТАБИРОВАНИЕ ОСИ
Уменьшение или увеличение
траекторий с помощью осевых
коэффициентов масштабирования
19 ПЛОСКОСТЬ ОБРАБОТКИ
Обработка в наклоненной системе
координат для станков с поворотными
головками и/или поворотными
столами
