18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ
(цикл 451, DIN/ISO: G451,
опция)
Ход цикла

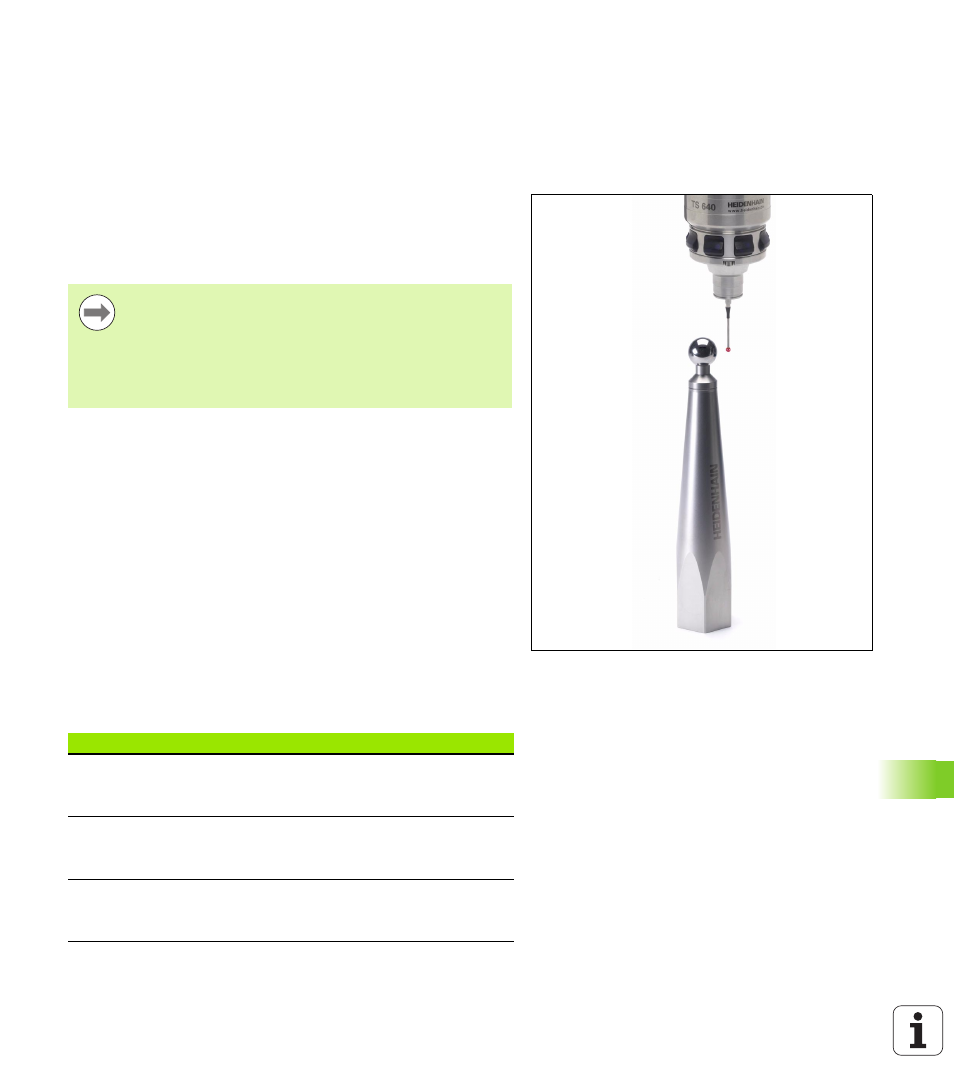

С помощью цикла 451 измерительного щупа можно проверить и
при необходимости оптимизировать кинематику станка. При этом
с помощью 3D-измерительного щупа TS производится измерение
калибровочного шара HEIDENHAIN, который закреплен на столе
станка.
ЧПУ определяет статическую точность наклона. При этом ПО
минимизирует пространственные ошибки, возникающие при
наклоне, и в конце операции измерения автоматически сохраняет
геометрию станка в соответствующих постоянных станка в
описании кинематики.
1 Закрепите калибровочный шар, учитывайте возможность
столкновений
2 В ручном режиме установите точку привязки в центр шара или,
если задано Q431=1 или Q431=3: вручную поместите щуп по
его оси над калибровочным шаром, а в плоскости обработки -
в центре шара
3 Выберите режим отработки программы и запустите программу
калибровки
4 ЧПУ по очереди автоматически измеряет все оси вращения с
заданной точностью
5 Измеренные значения система ЧПУ сохраняет в следующих
Q-параметрах:
HEIDENHAIN рекомендует использовать
калибровочный шар KKH 250 (заказной номер 655 475-
01) или KKH 100 (заказной номер 655 475-02), которые
имеют особо высокую жесткость и специально
сконструированы для калибровки станков. Если у вас
возникли вопросы, свяжитесь с компанией
HEIDENHAIN.
Номер параметра
Значение
Q141
Измереное среднеквадратическое
отклонение по оси А (-1, если ось не
была измерена)
Q142
Измереное среднеквадратическое
отклонение по оси В (-1, если ось не
была измерена)
Q143
Измереное среднеквадратическое
отклонение по оси С (-1, если ось не
была измерена)
