6.4 Примеры программ

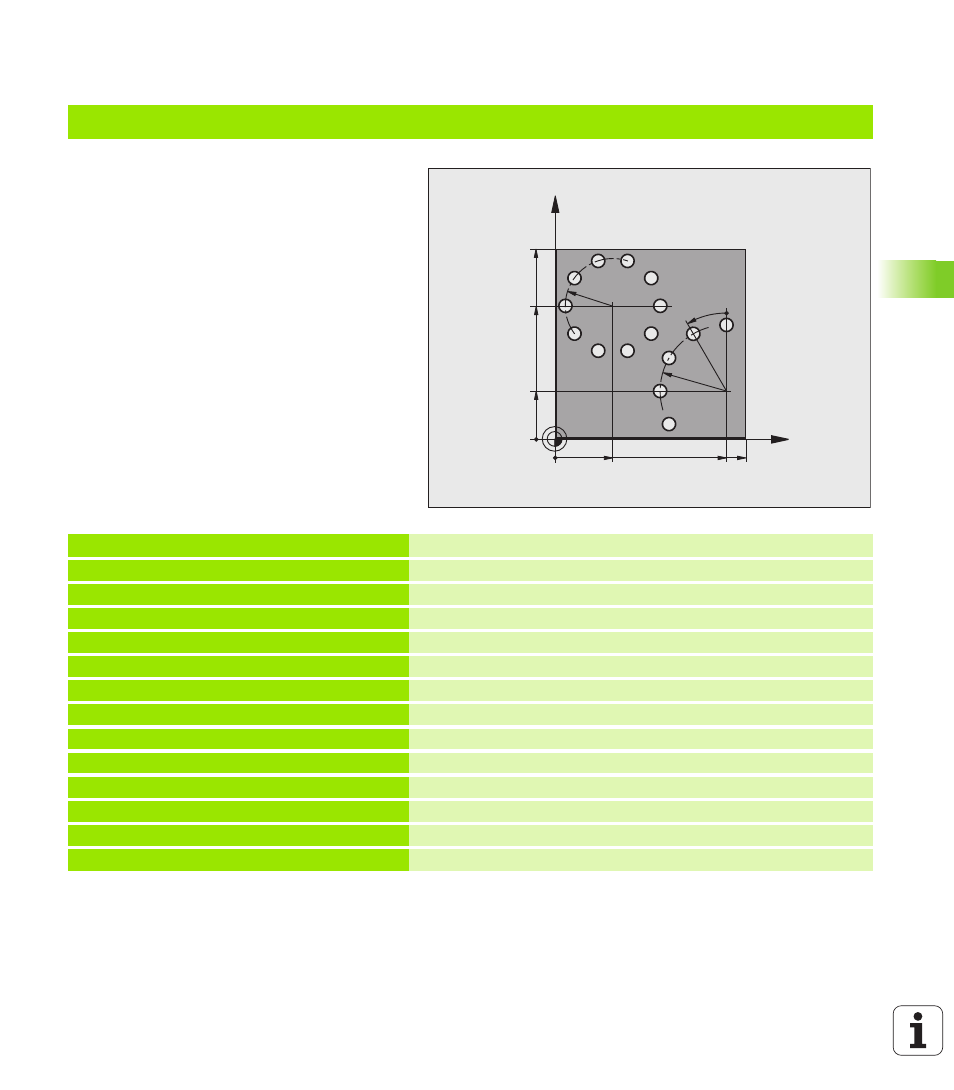

Пример: группа отверстий на окружности
0 BEGIN PGM BOHRB MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Определение заготовки
2 BLK FORM 0.2 Y+100 Y+100 Z+0
3 TOOL CALL 1 Z S3500
Вызов инструмента
4 L Z+250 R0 FMAX M3
Отвод инструмента
5 CYCL DEF 200 СВЕРЛЕНИЕ
Определение цикла "Сверление"
Q200=2
;БЕЗОП. РАССТ.
Q201=-15 ;ГЛУБИНА
Q206=250 ;F ВРЕЗАНИЕ
Q202=4
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;V. ВРЕМЯ
Q203=+0 ;КООРД. ПОВЕРХ.
Q204=0
;2 БЕЗОП. РАССТ.
Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
X
Y
30
70
100
100
R25
R35
30°
90
25
