Циклы: преобразования координат
11
.7
МА
СШТ
А
БИР
О
В
АНИЕ
(
цик
л
11
, DIN/ISO: G72)
11.7 МАСШТАБИРОВАНИЕ
(цикл 11, DIN/ISO: G72)
Действие

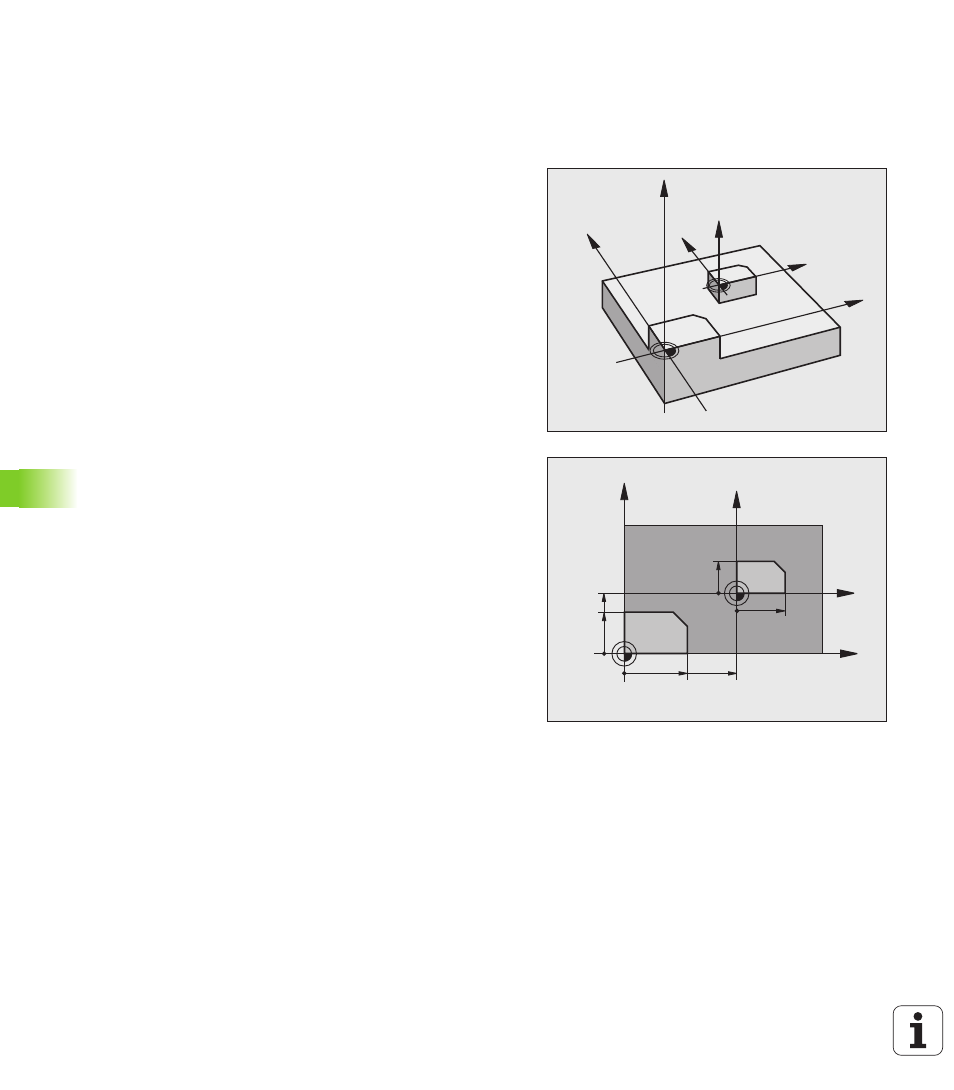

В пределах программы система ЧПУ может увеличивать или
уменьшать контуры. Таким образом можно учитывать, например,
коэффиценты усадки и припуска.
МАСШТАБИРОВАНИЕ действует с момента его определения в
программе. Оно действует также в режиме рботы
«Позиционирование с ручным вводом». ЧПУ показывает
активный коэффициент масштабирования в дополнительной
индикации состояния.
Масштабирование действует
по всем трем осям координат одновременно
на данные о размерах в циклах
Условие
Перед увеличением или уменьшением нулевая точка должна
быть перемещена на грань или угол контура.
Увеличение: SCL от 1 до 99,999 999
Уменьшение: SCL от 1 до 0,000 001
Сброс
Заново запрограммируйте цикл МАСШТАБИРОВАНИЕ с
коэффициентом 1.
Z
Z
X
X
Y
Y
X
Y
60
40
X
Y
36
30
(27)
(22.5)
