HEIDENHAIN TNC 620 233
10.2
ПОС
Т
Р
О
ЧНОЕ
ФРЕЗЕР
ОВ
АНИЕ
(
цик
л
230, DIN/ISO: G230,
опция
ПО
Advanced programming features)
10.2 ПОСТРОЧНОЕ
ФРЕЗЕРОВАНИЕ (цикл 230,
DIN/ISO: G230, опция ПО
Advanced programming
features)

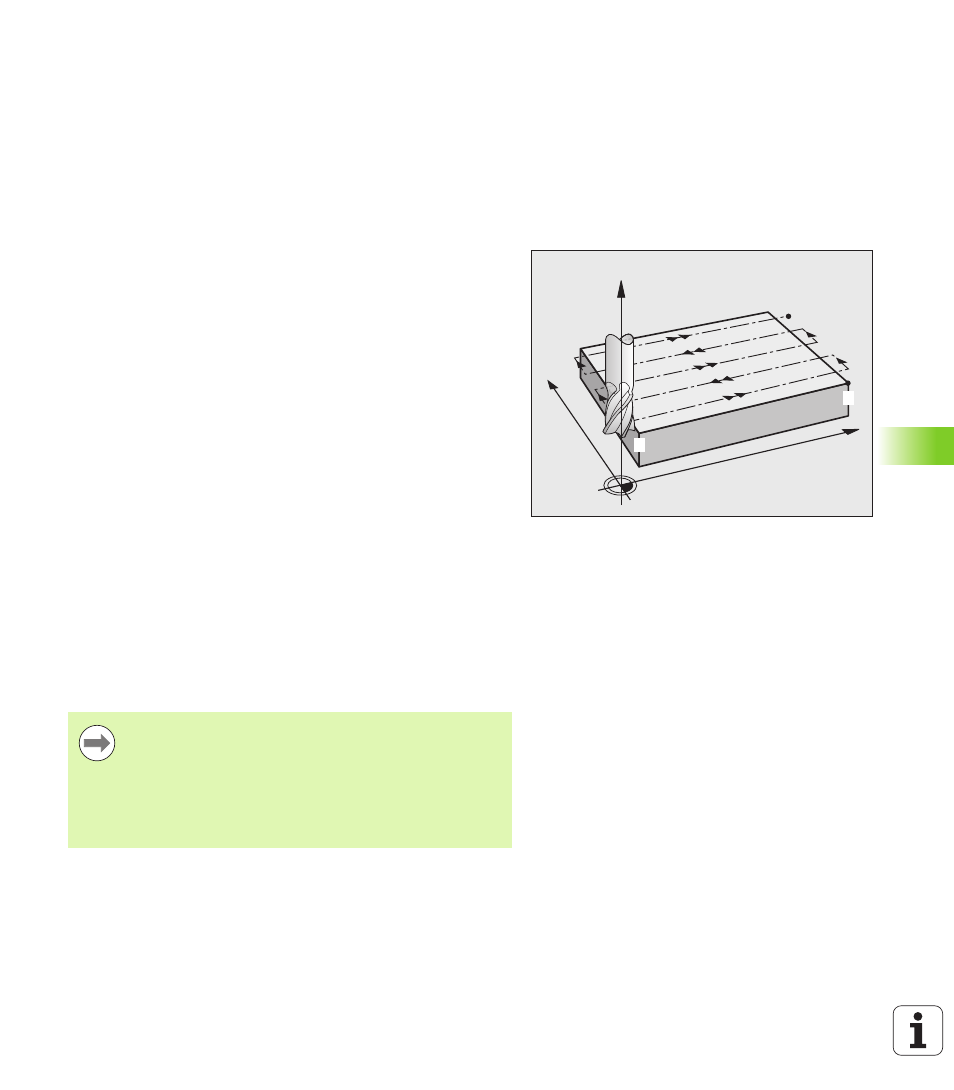

Ход цикла
1 ЧПУ позиционирует инструмент на ускоренном ходу FMAX из
текущего положения в плоскости обработки в исходную точку
1 ; при этом ЧПУ смещает инструмент влево и вверх на
величину радиуса инструмента
2 После этого инструмент перемещается с FMAX по оси
шпинделя до безопасного интервала и затем с подачей на
врезание в запрограммированное исходное положение по оси
шпинделя
3 После чего инструмент с запрограммированной подачей
фрезерования перемещается в конечную точку 2 ; ЧПУ
рассчитывает конечную точку, исходя из
запрограммированной исходной точки, длины и радиуса
инструмента
4 ЧПУ смещает инструмент с подачей фрезерования в
исходную точку следующей строки; ЧПУ рассчитывает
смещение по запрограммированной ширине и количеству
проходов
5 Затем инструмент возвращается в отрицательном
направлении 1-й оси
6 Строчечное фрезерование повторяется до тех пор, пока
заданная поверхность не будет полностью обработана
7 В завершение ЧПУ возвращает инструмент с FMAX на
безопасное расстояние
Учитывайте при программировании!
X
Y
Z
1
2
Система ЧПУ позиционирует инструмент с текущего
положения сначала в плоскости обработки, а затем по
оси шпинделя в исходную точку.
Следует выполнить предварительное
позиционирование инструмента таким образом, чтобы
исключить возможность столкновения с заготовкой
или зажимным приспособлением.
