Применение циклов обработки
2.2
Определ
ение
обра
зц
а
P
A
TTERN DEF

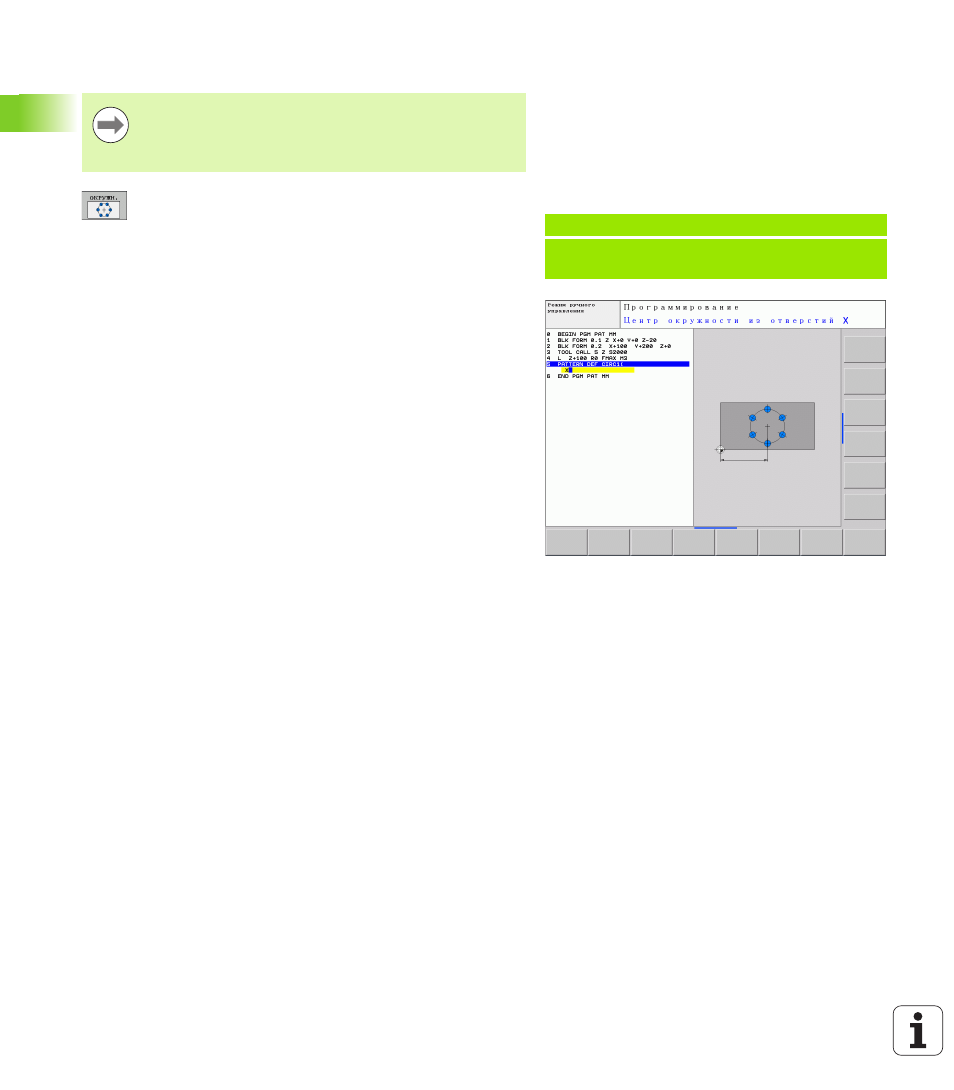

Определение полной окружности
U
Цент окружности из отверстий X (абсолютная):
координата центра окружности на оси X
U
Цент окружности из отверстий Y (абсолютная):
координата центра окружности на оси Y
U
Диаметр окружности из отверстий: диаметр
окружности из отверстий
U
Угол старта: полярный угол первой позиции
обработки. Опорная ось: главная ось активной
плоскости обработки (например, X для оси
инструмента Z). Значение может быть
положительным или отрицательным
U
Количество шагов: общее количество позиций
обработки на окружности
U
Координата поверхности заготовки (абсолютная):
введите координату Z, в которой должна
начинаться обработка
Если определяется поверхность заготовки в Z не
равная 0, то это значение действует дополнительно до
поверхности заготовки Q203, определенной в цикле
обработки.
Пример: NC-кадры
10 L Z+100 R0 FMAX
11 PATTERN DEF
CIRC1 (X+25 Y+33 D80 START+45 NUM8 Z+0)
