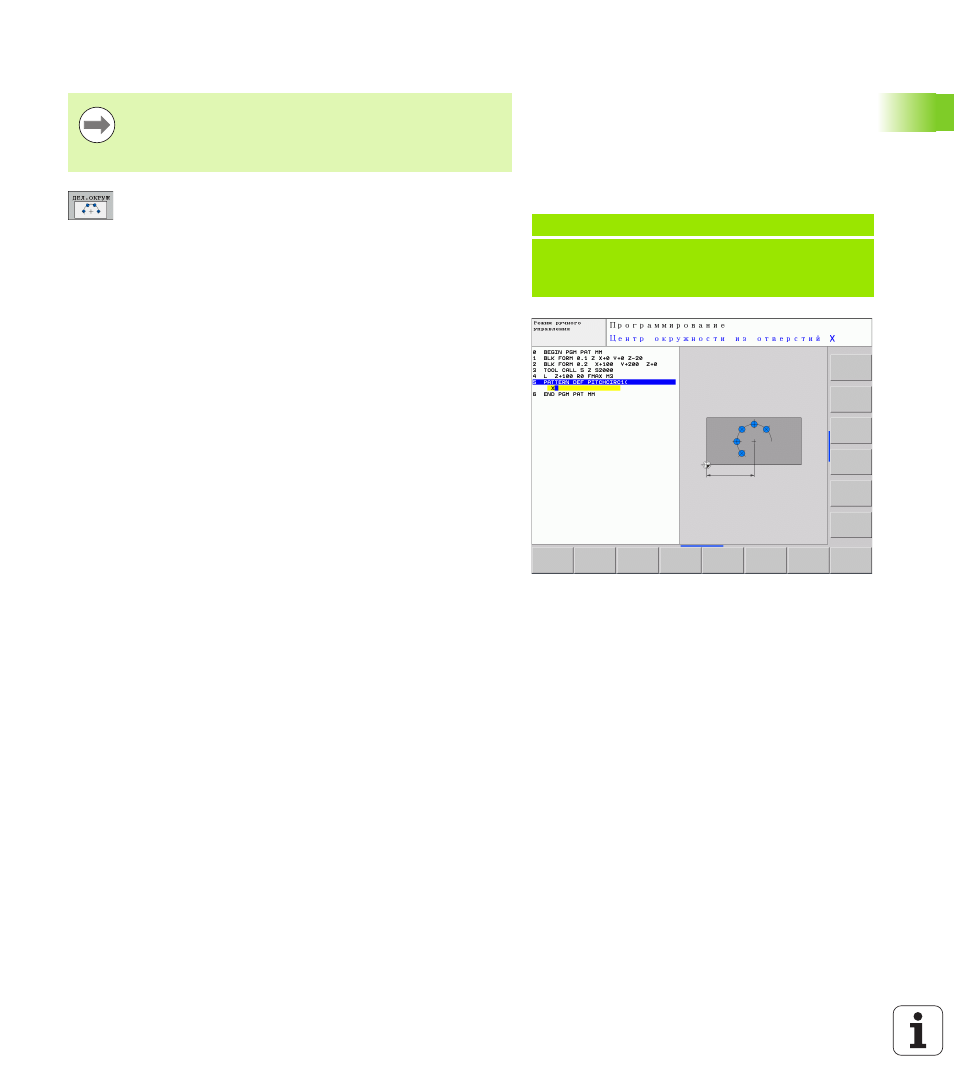

Определение сегмента окружности
U
Цент окружности из отверстий X (абсолютная):
координата центра окружности на оси X
U
Цент окружности из отверстий Y (абсолютная):
координата центра окружности на оси Y
U
Диаметр окружности из отверстий: диаметр
окружности из отверстий
U
Угол старта: полярный угол первой позиции
обработки. Опорная ось: главная ось активной
плоскости обработки (например, X для оси
инструмента Z). Значение может быть
положительным или отрицательным
U
Шаг угла/конечный угол: инкрементный полярный
угол между двумя позициями обработки. Значение
может быть положительным или отрицательным.
Альтернативно можно ввести конечный угол
(переключается с помощью Softkey)
U
Количество шагов: общее количество позиций
обработки на окружности
U
Координата поверхности заготовки (абсолютная):
введите координату Z, в которой должна
начинаться обработка
Если определяется поверхность заготовки в Z не
равная 0, то это значение действует дополнительно до
поверхности заготовки Q203, определенной в цикле
обработки.
Пример: NC-кадры
10 L Z+100 R0 FMAX
11 PATTERN DEF
PITCHCIRC1 (X+25 Y+33 D80 START+45 STEP
30 NUM8 Z+0)
