324 Циклы измерительных щупов: автоматическая установка точек привязки
15.3
ПРИВ
ЯЗКА
К
ЦЕНТР
У
РЕБР
А
(
цик
л
409, DIN/ISO: G409)
15.3 ПРИВЯЗКА К ЦЕНТРУ РЕБРА
(цикл 409, DIN/ISO: G409)
Ход цикла

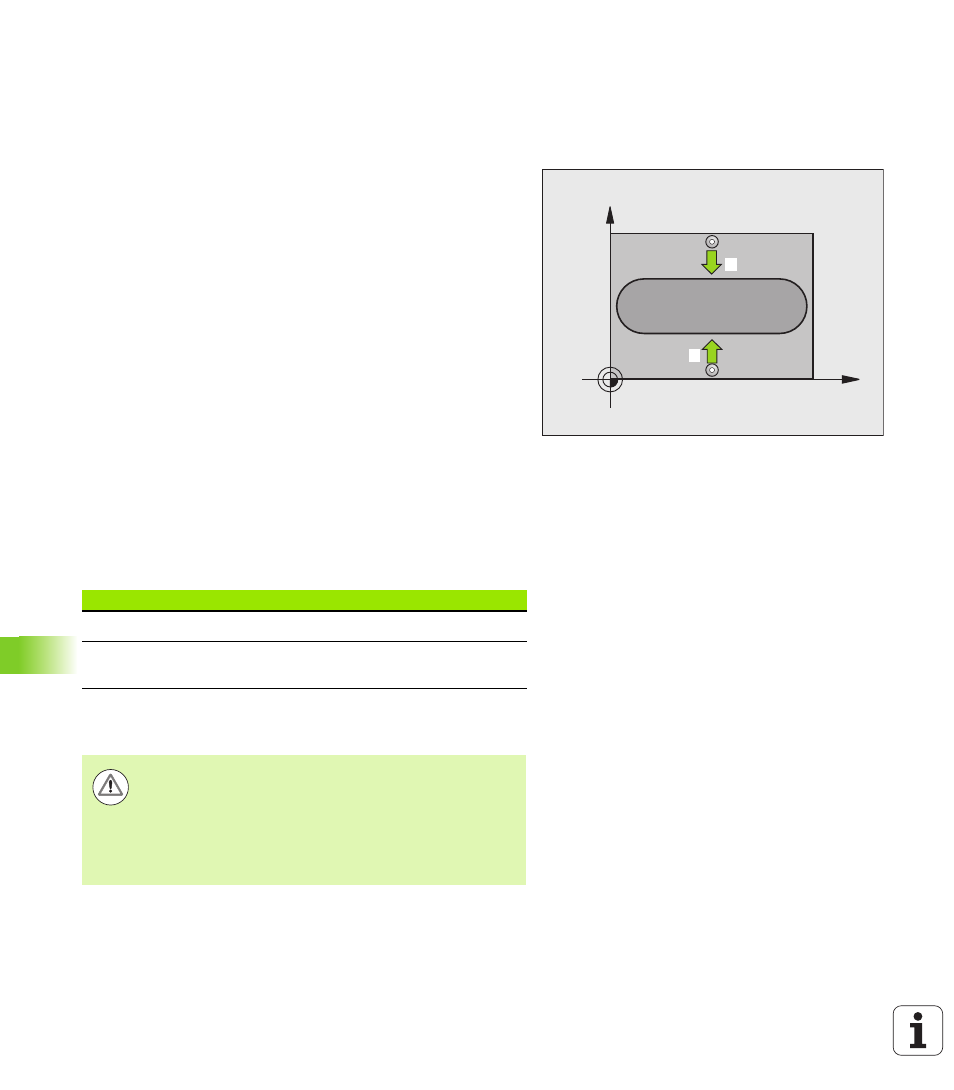

Цикл измерительного щупа 409 определяет центр ребра и задает
его в качестве точки привязки. По выбору система ЧПУ может
записывать этот центр в таблицу нулевых точек или в таблицу
предустановок.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 289) в точку измерения 1 .
ЧПУ вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (колонка F)
3 После этого щуп перемещается к следующей точке измерения
2 и выполняет второе измерение
4 Затем ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает полученную точку привязки в
зависимости от параметров цикла Q303 и Q305 (смотри
„Сохранение рассчитанной точки привязки в памяти” на
странице 319) и сохраняет фактическое значение в
параметрах Q
5 При необходимости отдельным измерением ЧПУ также
определяет точку поивязки по оси измерительного щупа
Учитывайте при программировании!
X
Y
1
2
Номер параметра Значение
Q166 Фактическое значение ширины ребра
Q157 Фактическое значение положения по
центральной оси
Осторожно, опасность столкновения!
Во избежание столкновения между щупом и деталью,
нужно ввести завышенное значение ширины ребра.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
