11.9 ПЛОСКОСТЬ ОБРАБОТКИ
(цикл 19, DIN/ISO: G80,
ПО-опция 1)
Действие

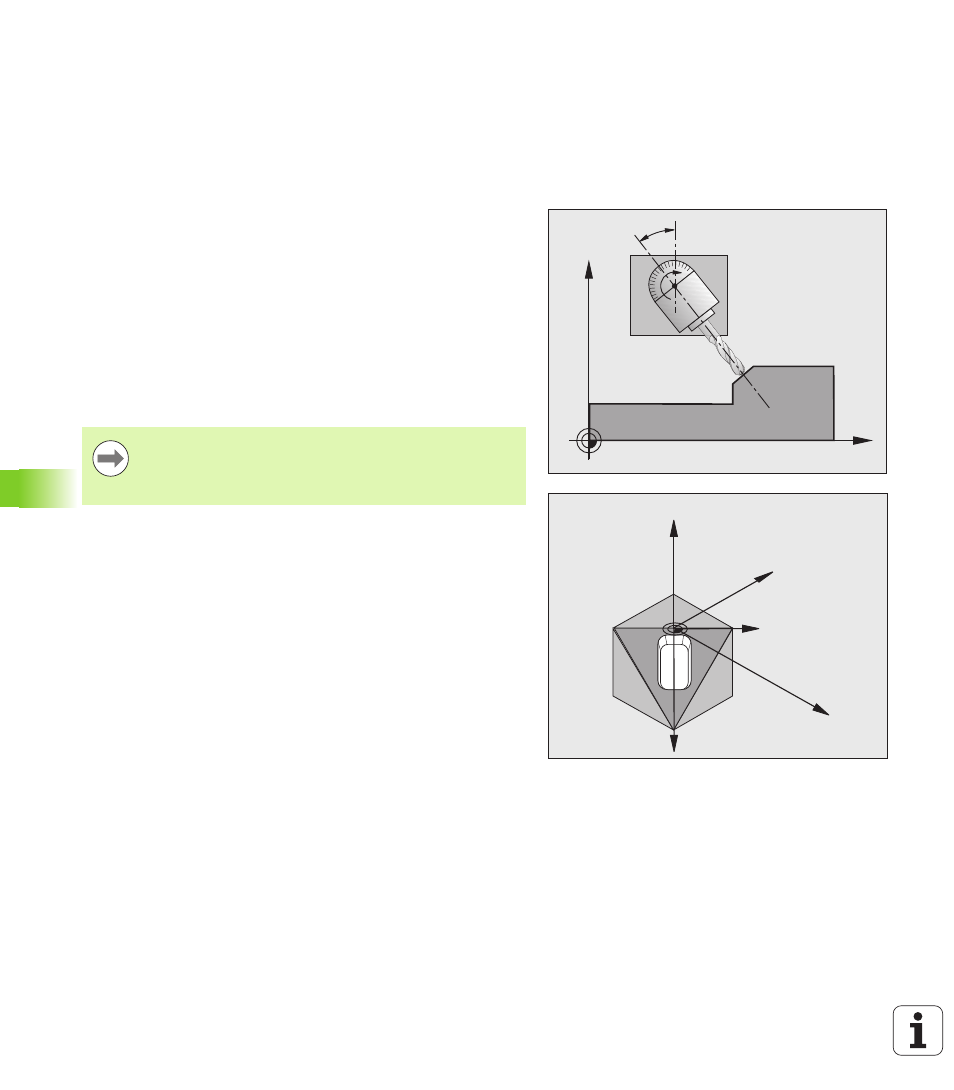

В цикле 19 путем ввода углов поворота определяется положение
плоскости обработки, другими словами положение оси
инструмента относительно жесткой системы координат станка.
Положение плоскости обработки можно задать двумя способами:
Непосредственным вводом положения наклоненных осей
Описанием положения плоскости обработки, используя до трех
разворотов (пространственный углол) жесткой системы
координат станка. Можно получить значение вводимого
пространственного угла, выполнив сечение перпендикулярно к
наклонненной плоскости обработки и гляда на это сечение с той
оси, относительно которой нужно осуществить наклон. Двумя
пространственными углами однозначно определяется любое
положение инструмента в пространстве.
Если положение плоскости обработки запрограммировано через
пространственный угол, система ЧПУ автоматически
рассчитывает требуемые для этого установки углов наклоненных
осей и записывает их в параметрах с Q120 (A-ось) по Q122 (C-
ось). Если озможны два решения, ЧПУ выбирает наикратчайший
путь, исходя из нулевой установки осей вращения.
Последовательность вращений для расчета положения
плоскости задана: сначала ЧПУ поворачивает A-ось, потом B-ось
и, наконец, C-ось.
Цикл 19 действует с момента его определения в программе. Как
только в наклоненной системе координат производится
перемещение какой-либо оси, начинает действовать коррекция
для этой оси. Есди коррекция должна рассчитываться по всем
осям, следует перемещать все оси.
Если в ручном режиме работы активирована функция Наклон
при выполнении программы, то записанное в этом меню
значение угла перезаписывается циклом 19 ПЛОСКОСТЬ
ОБРАБОТКИ.
Z
X
B
X
Z
Y
X'
Y'
Обратите внимание на то, что положение наклоненной
системы координат и связанные с ней перемещения в
развернутой системе зависят от описания
наклоненной плоскости.
