HEIDENHAIN TNC 620
117
4.8
СВЕР
ЛЕНИЕ
И
РЕЗЬБО
ФРЕЗЕР
ОВ
АНИЕ
(
цик
л
264, DIN/ISO: G264,
опция
ПО
Advanced programming features)

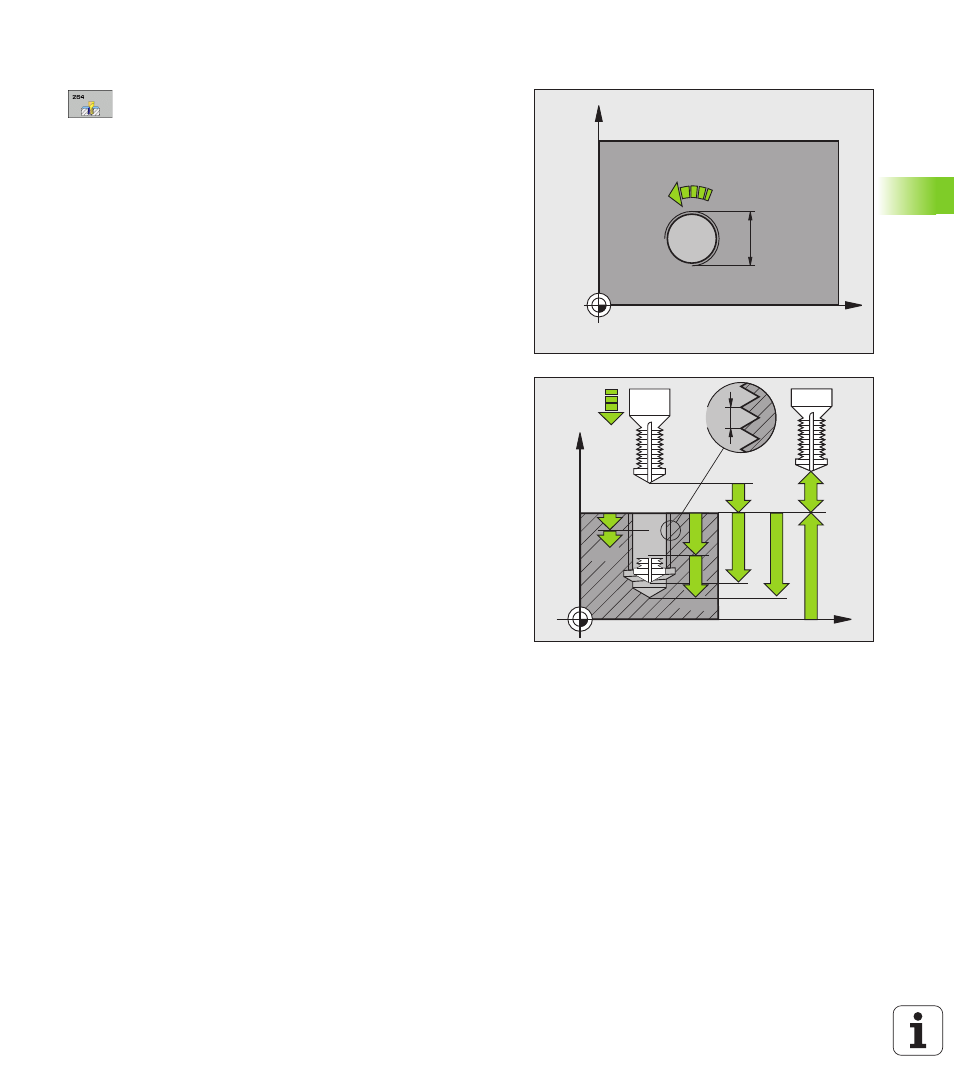

Параметры цикла
U
Заданный диаметр Q335: диаметр резьбы.
Диапазон ввода от 0 до 99999,9999
U
Шаг резьбы Q239: шаг резьбы. Правое или левое
направление резьбы определяется знаками +/-:
+= правая резьба
– = левая резьба
Диапазон ввода -99,9999 до 99,9999
U
Глубина резьбы Q201 (в инкрементах):
расстояние между поверхностью заготовки и дном
резьбы. Диапазон ввода от -99999,9999 до
99999,9999
U
Глубина сверления Q356: (в инкрементах):
расстояние между поверхностью заготовки и дном
отверстия. Диапазон ввода от -99999,9999 до
99999,9999
U
Подача предварительного позиционирования
Q253: скорость перемещения инструмента при
врезании в заготовку или при выходе из заготовки
в мм/мин. Диапазон ввода от 0 до 99999,999 или
через FMAX, FAUTO
U
Вид фрезерования Q351: вид обработки
фрезерованием при M3
+1 = попутное фрезерование
–1 = встречное фрезерование
U
Глубина врезания Q202 (в инкрементах):
величина, на которую каждый раз врезается
инструмент. Параметр "Глубина" не обязательно
должен быть кратен параметру "Глубина
врезания". Диапазон ввода от 0 до 99999,9999.
Система ЧПУ производит перемещение на
глубину за один рабочий ход, если:
параметры "Глубина врезания" и "Глубина"
равны
значение параметра "Глубина врезания"
больше значения параметра "Глубина"
U
Расстояние опережения сверху Q258 (в
инкрементах): безопасное расстояние для
позиционирования на ускоренном ходу, когда
система ЧПУ возвращает инструмент на текущую
глубину врезания после вывода из отверстия.
Диапазон ввода от 0 до 99999,9999
U
Глубина сверления до ломки стружки Q257 (в
инкрементах): подача на глубину, после которой
ЧПУ выполняет ломку стружки. Если введен 0,
ломка стружки не производится. Диапазон ввода
от 0 до 99999,9999
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q202
Q257
Q356
