3.8
УНИВЕР
С
А
ЛЬНОЕ
Г
Л
УБОКОЕ
СВЕР
ЛЕНИЕ
(
цик
л
205, DIN/ISO: G205,
опция
ПО
Advanced programming features)
Параметры цикла
U
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999
U
Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна отверстия (вершина
конуса отверстия). Диапазон ввода от -99999,9999
до 99999,9999
U
Подача на врезание Q206: скорость движения
инструмента при сверлении в мм/мин. Диапазон
ввода от 0 до 99999,999, либо через FAUTO, FU
U
Глубина врезания Q202 (в инкрементах):
величина, на которую каждый раз врезается
инструмент. Диапазон ввода от 0 до 99999,9999.
Параметр "Глубина" не обязательно должен быть
кратен параметру "Глубина врезания". Система
ЧПУ производит перемещение на глубину за один
рабочий ход, если:
параметры "Глубина врезания" и "Глубина"
равны
значение параметра "Глубина врезания"
больше значения параметра "Глубина"
U
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки.
Диапазон ввода от -99999,9999 до 99999,9999
U
2-ое безопасное расстояние Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999
U
Количество снимаемого материала Q212 (в
инкрементах): значение, на которое система ЧПУ
уменьшает глубину подвода Q202 после каждого
подвода. Диапазон ввода от 0 до 99999,9999
U
Минимальная глубина врезания Q205 (в
инкрементах): если введено количество
снимаемого материала, ЧПУ ограничивает
врезание на заданное в Q205 значение. Диапазон
ввода от 0 до 99999,9999
U
Расстояние опережения вверху Q258 (в
инкрементах): безопасное расстояние для
позиционирования на ускоренном ходу, когда
система ЧПУ возвращает инструмент после
вывода из отверстия на действующую глубину
врезания; значение при первом врезании.
Диапазон ввода от 0 до 99999,9999

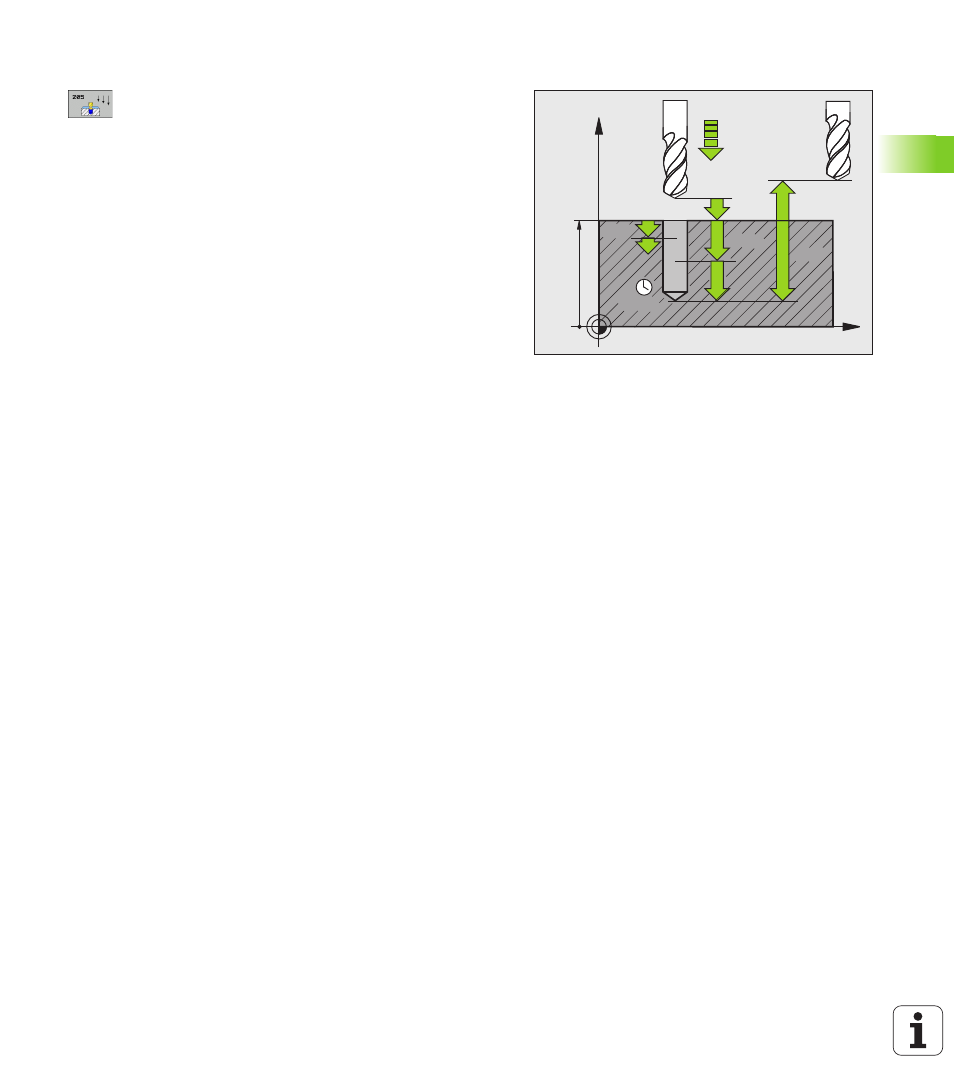

X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
