HEIDENHAIN TNC 620 255
11
.4
ЗА
ДАНИЕ
ТО
Ч
К
И
ПРИВ
ЯЗКИ
(
цик
л
247, DIN/ISO: G247)

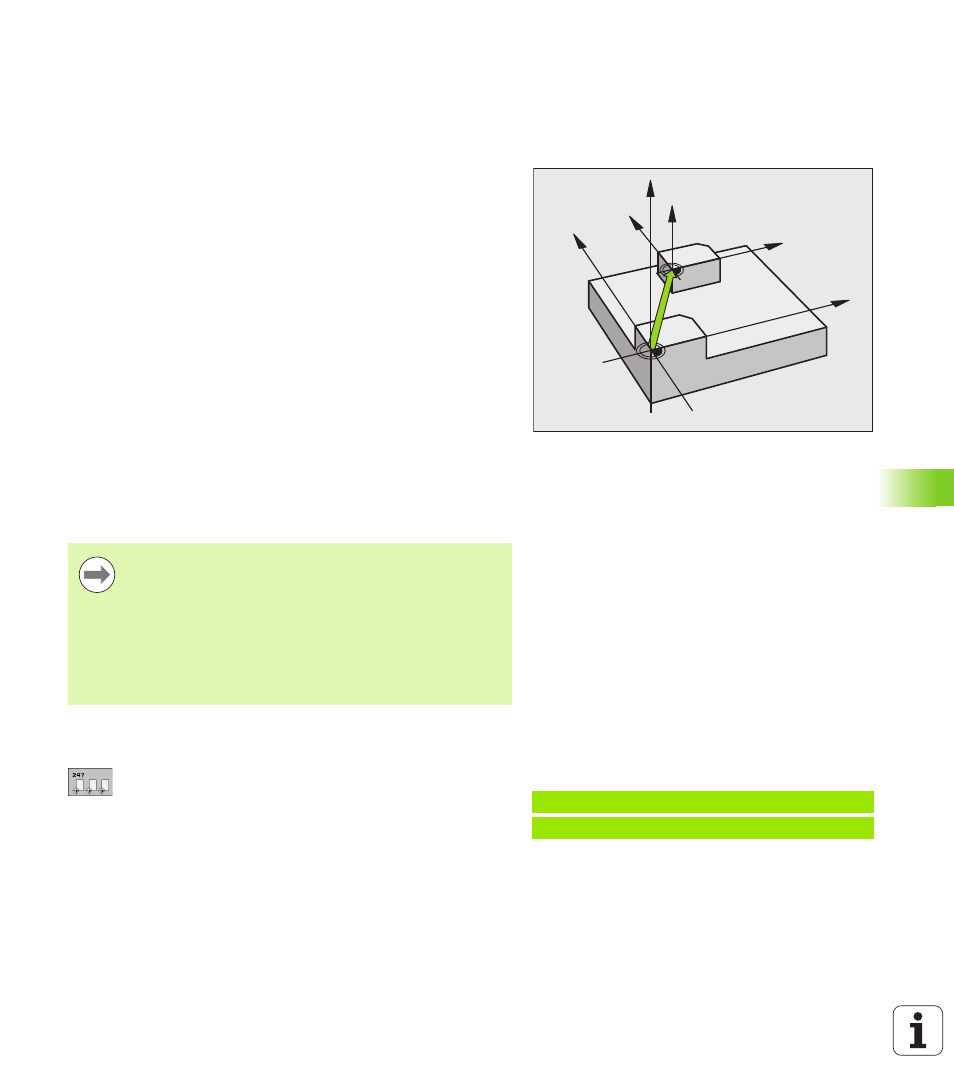

11.4 ЗАДАНИЕ ТОЧКИ ПРИВЯЗКИ
(цикл 247, DIN/ISO: G247)
Действие
С помощью цикла ЗАДАНИЕ ТОЧКИ ПРИВЯЗКИ можно
активировать предустановку, определенную в таблице
предустановок, в качестве новой точки привязки.
После определения цикла ЗАДАНИЕ ТОЧКИ ПРИВЯЗКИ все
вводимые координаты и смещения нулевых точек (абсолютные и
в приращениях) относятся к новой предустановке.
Индикация состояния
В индикации состояния ЧПУ показывает активный номер
предустановки за символом точки привязки.
Обращайте внимание перед
программированием!
Параметры цикла
U Номер точки привязки?: из таблицы
предустановок задайте номер точки привязки,
которая должна быть активирована. Диапазон
ввода от 0 до 65535
Индикаторы состояния
В дополнительной индикации состояния (ПОКАЗАТЬ ИНД.
СОСТ.) система ЧПУ отображает активный номер предустановки
после диалога Точка привязки.
Z
Z
X
X
Y
Y
При активации точки привязки из таблицы
предустановок система ЧПУ выполняет сброс
активного смещения нулевой точки, зеркального
отображения, поворота и масштабирования.
При активации номера предустановки 0 (строка 0)
активируется точка привязки, заданная в последний
раз в ручном режиме работы.
В режиме работы PGM-тест цикл 247 не действует.
Пример: NC-кадры
13 CYCL DEF 247 ЗАДАНИЕ ТЧК. ПРИВЯЗКИ
Q339=4 ;НОМЕР ТЧК. ПРИВЯЗКИ
