384 Циклы измерительных щупов: автоматический контроль заготовки
16.5
ИЗМЕРЕНИЕ
ОТВЕР
С
ТИЯ
(
цик
л
421, DIN/ISO: G421)
16.5 ИЗМЕРЕНИЕ ОТВЕРСТИЯ
(цикл 421, DIN/ISO: G421)

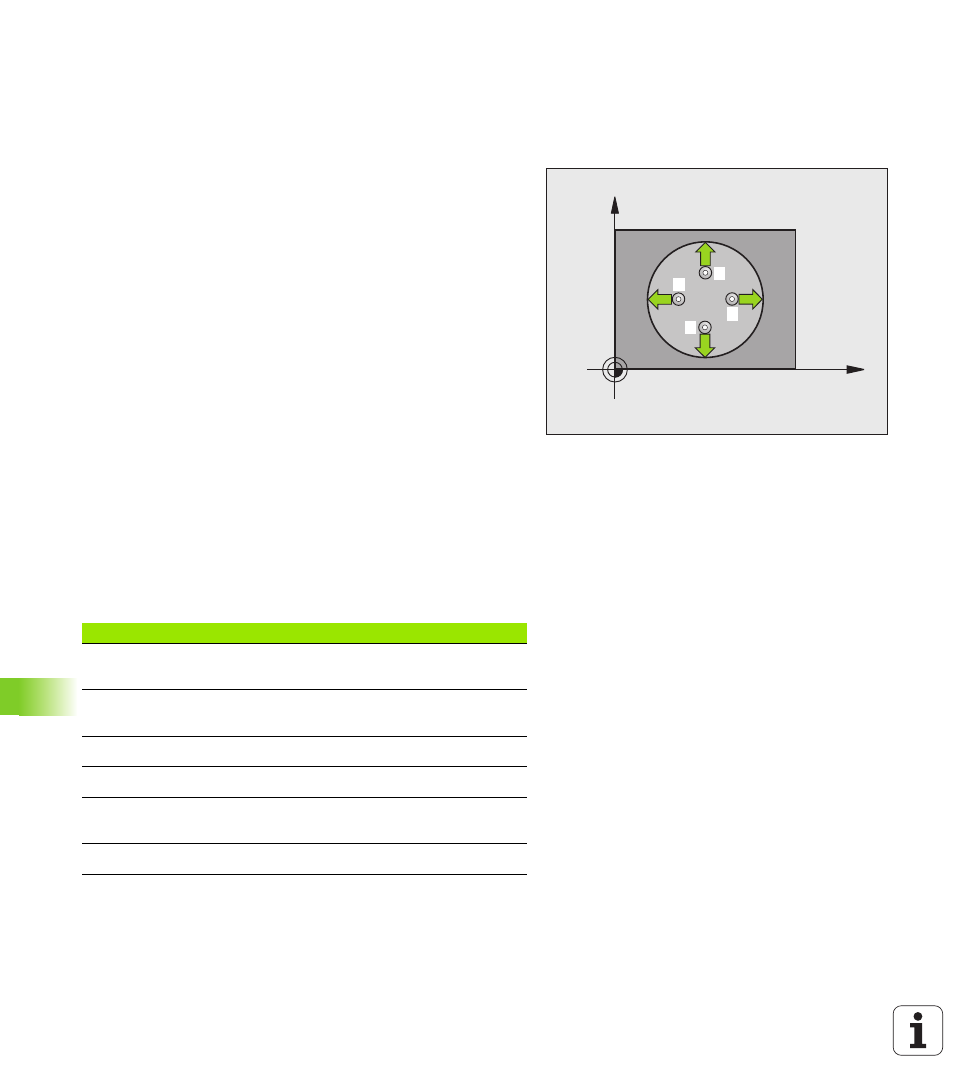

Ход цикла
Цикл измерительного щупа 421 определяет центр и диаметр
отверстия (круглого кармана). Если в цикле задаются
соответствующие значения допуска, то ЧПУ осуществляет
сравнение заданного и фактического значения и записывает это
отклонение в системных параметрах.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 289) в точку измерения 1 .
ЧПУ вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (колонка F). ЧПУ
автоматически определяет направление измерения, в
зависимости от запрограммированного начального угла
3 После чего щуп перемещается круговым движением либо на
высоту замера, либо на безопасную высоту к следующей точке
измерения 2 и выполняет там второй измерительный ход
4 Система ЧПУ позиционирует щуп в точке измерения 3 , потом
в точке измерения 4 и выполняет там третий и,
соответственно, четвертый измерительный ход
5 После чего ЧПУ возвращает измерительный щуп на
безопасную высоту и запоминает фактические значения и
отклонения в следующих параметрах Q:
X
Y
1
2
3
4
Номер параметра Значение
Q151 Фактическое значение центра по
главной оси
Q152 Фактическое значение центра по
вспомогательной оси
Q153 Фактическое значение диаметра
Q161 Отклонение центра по главной оси
Q162 Отклонение центра по
вспомогательной оси
Q163 Отклонение диаметра
