242 Циклы обработки: построчное фрезерование
10.4
ФРЕЗЕР
ОВ
АНИЕ
ПЛОСКОС
ТЕЙ
(
цик
л
232, DIN/ISO: G232,
опция
ПО
Advanced programming features)

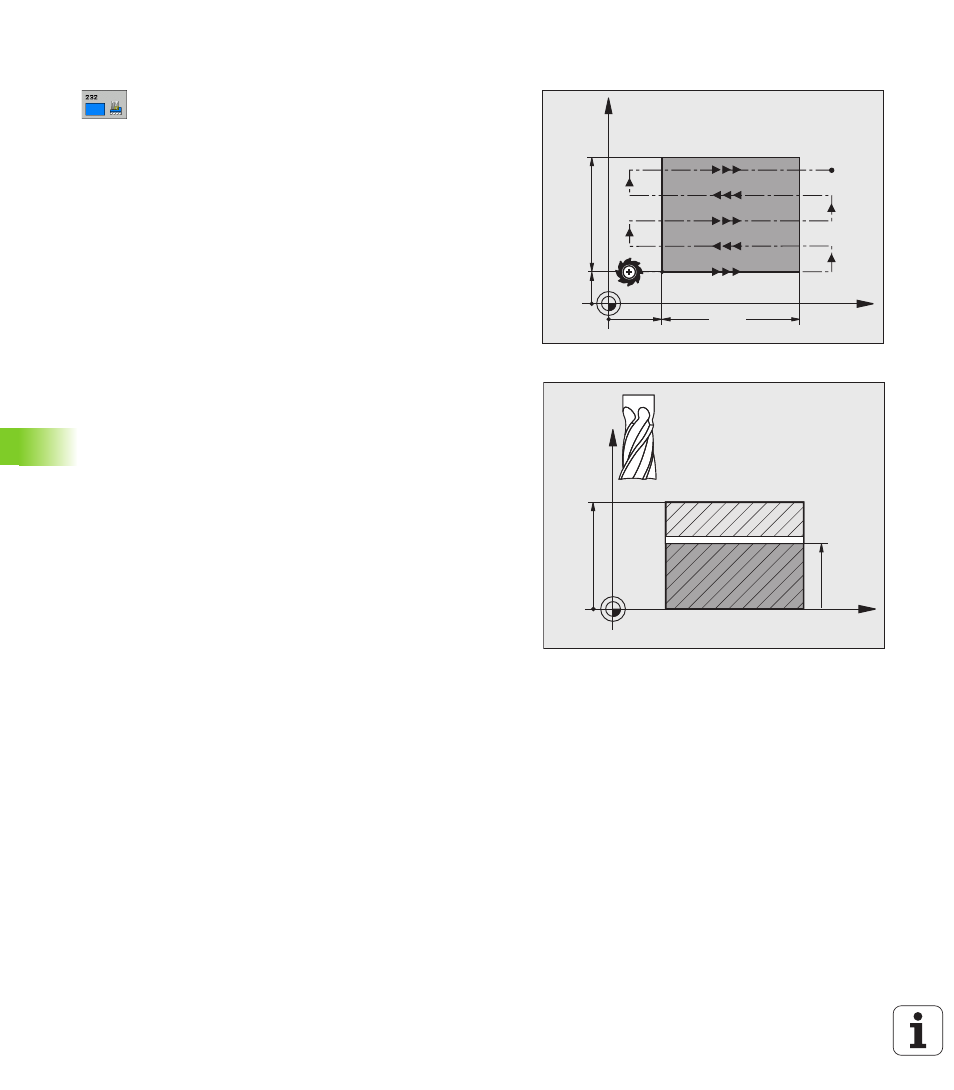

Параметры цикла
U Стратегия обработки (0/1/2) Q389: определяет,
как ЧПУ должна обрабатывать поверхность:
0: обработка в виде меандра, врезание сбоку с
подачей позиционирования за пределами
обрабатываемой поверхности
1: обработка в виде меандра, врезание сбоку с
подачей фрезерования в пределах
обрабатываемой поверхности
2: построчечная обработка, обратный ход и
врезание сбоку с подачей позиционирования
U Начальная точка 1-ой оси Q225 (абсолютная):
координата начальной точки обрабатываемой
поверхности по главной оси в плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U Начальная точка 2-ой оси Q226 (абсолютная):
координата начальной точки обрабатываемой
поверхности по вспомогательной оси в плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U Начальная точка 3-ей оси Q227 (абсолютная):
координата поверхности заготовки по которой
рассчитывается подача на врезание. Диапазон
ввода от -99999,9999 до 99999,9999
U Конечная точка 3-ей оси Q386 (абсолютная):
координата по оси шпинделя до которой должно
производится плоское фрезерование
поверхности. Диапазон ввода от -99999,9999 до
99999,9999
U Длина 1-й стороны Q218 (в приращениях): длина
обрабатываемой поверхности по главной оси
плоскости обработки. Помимо знака числа Вы
можете задать направление первой траектории
фрезерования относительно начальной точки 1-
ой оси. Диапазон ввода от -99999,9999 до
99999,9999
U Длина 2-й стороны Q219 (в приращениях): длина
обрабатываемой поверхности по
вспомогательной оси плоскости обработки.
Помимо знака числа можно задать направление
первой поперечной подачи на врезание
относительно начальной точки 2-ой оси.
Диапазон ввода от -99999,9999 до 99999,9999
X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q227
Q386
