HEIDENHAIN TNC 620
159
5.7
КР
УГ
ЛЫЙ
ОС
ТР
ОВ
(
цик
л
257, DIN/ISO: G257,
опция
ПО
Advanced
programming features)
U
Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна цапфы. Диапазон
ввода от -99999,9999 до 99999,9999
U
Глубина врезания Q202 (в инкрементах):
величина, на которую инструмент каждый раз
производит врезание; введите значение больше
0. Диапазон ввода от 0 до 99999,9999
U
Подача при врезании на глубину Q206: скорость
передвижения инструмента при врезании на
глубину в мм/мин. Диапазон ввода от 0 до
99999,999 либо через FMAX, FAUTO, FU, FZ
U
Безопасное расстояние Q200 (в инкрементах):
расстояние между торцевой стороной
инструмента и поверхностью заготовки. Диапазон
ввода от 0 до 99999,9999
U
Координата поверхности заготовки Q203
(абсолютная): абсолютная координата
поверхности заготовки. Диапазон ввода от
-99999,9999 до 99999,9999
U
2-ое безопасное расстояние Q204 (в
инкрементах): координата по оси шпинделя, при
которой невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999
U
Перекрытие траектории коэффициент Q370:
Q370 x радиус инструмента дает врезание со
стороны боковой поверхности k. Диапазон ввода
от 0,1 до 1,9999
Пример: NC-кадры
8 CYCL DEF 257 КРУГЛАЯ ЦАПФА
Q223=60 ;ДИАМЕТР ГОТ. ДЕТАЛИ
Q222=60 ;ДИАМ. ЗАГОТОВКИ
Q368=0.2 ;ПРИПУСК СБОКУ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q206=150 ;ПОДАЧА ВРЕЗ. НА ГЛУБ.
Q200=2
;БЕЗОП. РАССТ.
Q203=+0 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ
Q370=1
;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
9 L X+50 Y+50 R0 FMAX M3 M99

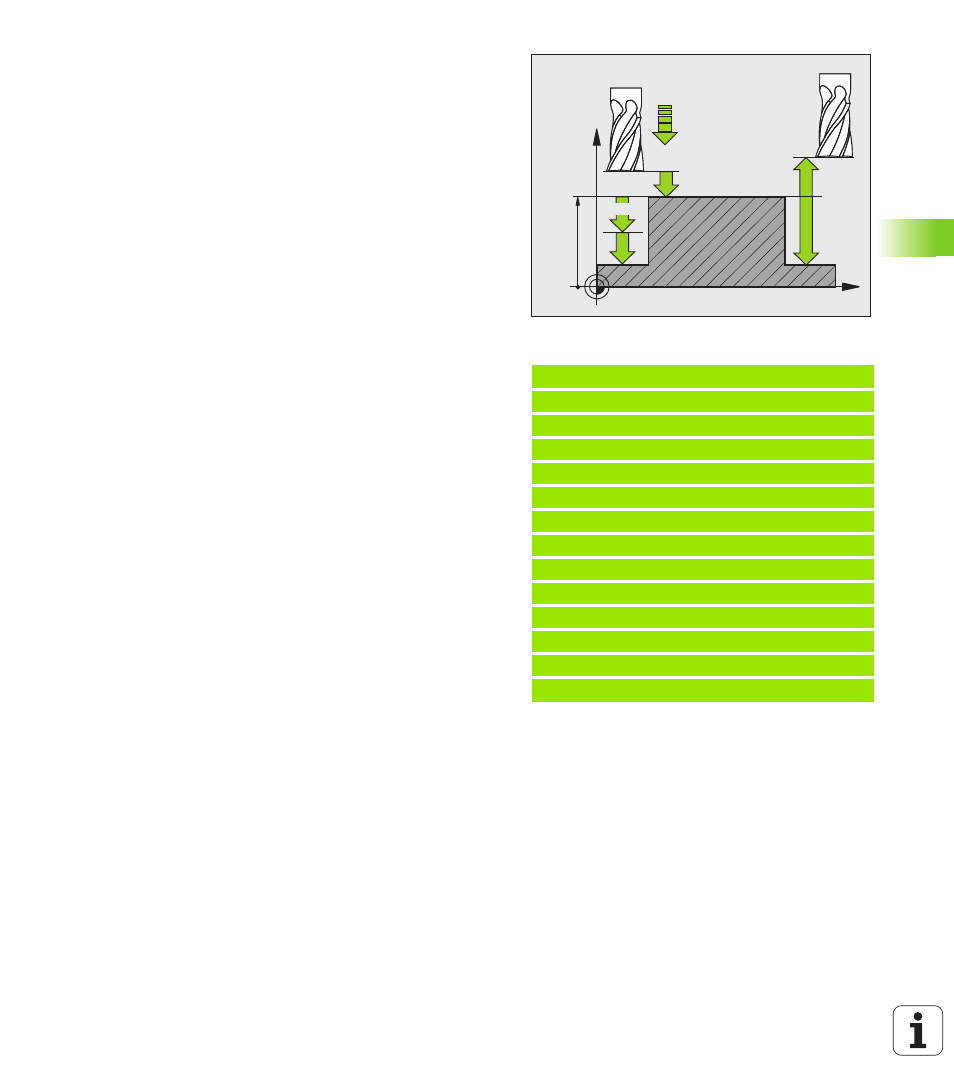

X
Z
Q200
Q201
Q206
Q203
Q204
Q202
