340 Циклы измерительных щупов: автоматическая установка точек привязки
15.7
ПРИВ
ЯЗКА
К
ЦЕНТР
У
КР
УГ
ЛОГ
О
ОС
ТР
ОВ
А
(
цик
л
413, DIN/ISO: G413)
15.7 ПРИВЯЗКА К ЦЕНТРУ
КРУГЛОГО ОСТРОВА
(цикл 413, DIN/ISO: G413)
Ход цикла

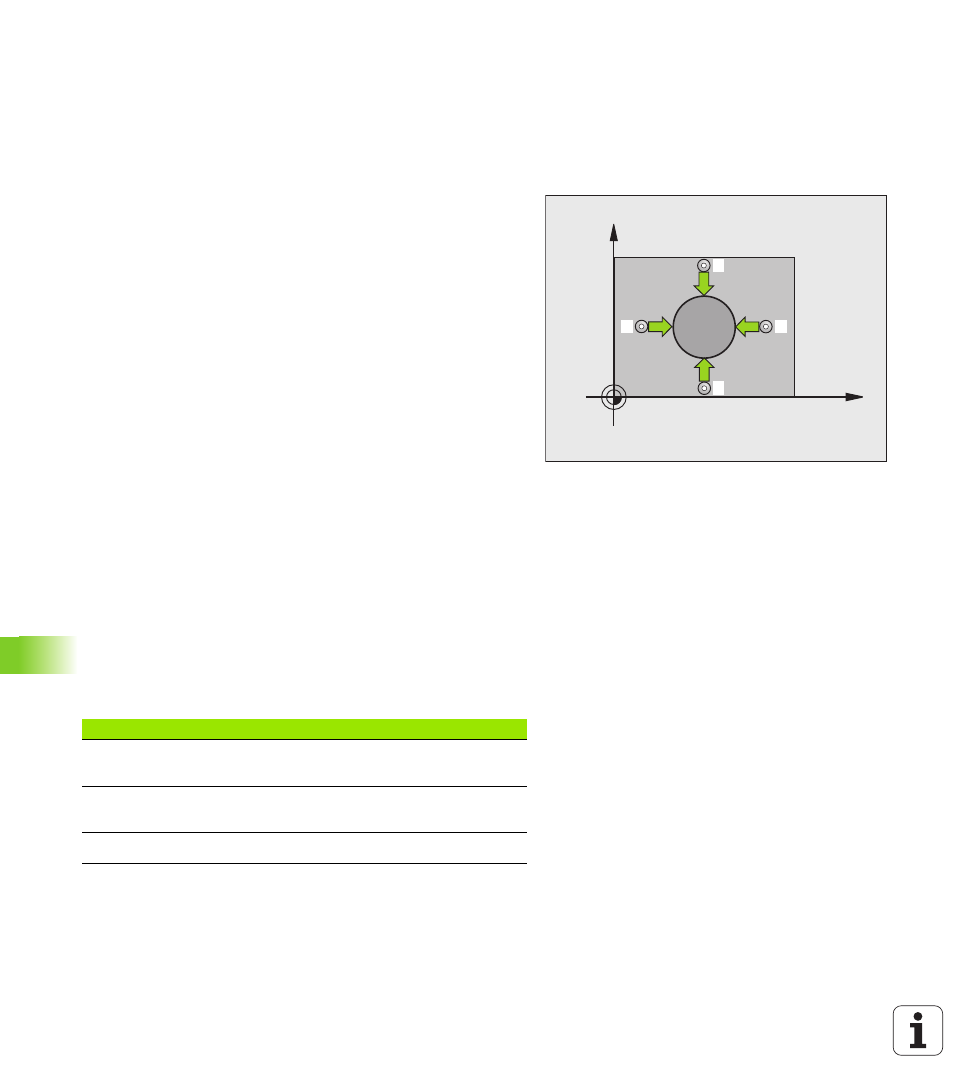

Цикл измерительного щупа 413 определяет центр круглого
острова и задает его в качестве точки привязки. По выбору
система ЧПУ может записывать этот центр в таблицу нулевых
точек или в таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 289) в точку измерения 1 .
ЧПУ вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (колонка F). ЧПУ
автоматически определяет направление измерения в
зависимости от запрограммированного начального угла
3 После чего щуп перемещается круговым движением либо на
высоту замера, либо на безопасную высоту к следующей точке
измерения 2 и выполняет там второй измерительный ход
4 Система ЧПУ позиционирует щуп в точке измерения 3 , потом
в точке измерения 4 , выполняет там третий и, соответственно,
четвертый замер
5 Затем ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает полученную точку привязки в
зависимости от параметров цикла Q303 и Q305 (смотри
„Сохранение рассчитанной точки привязки в памяти” на
странице 319) и сохраняет фактическое значение в
параметрах Q
6 При необходимости отдельным измерением ЧПУ также
определяет точку поивязки по оси измерительного щупа
X
Y
1
2
4
3
Номер параметра Значение
Q151 Фактическое значение центра по
главной оси
Q152 Фактическое значение центра по
вспомогательной оси
Q153 Фактическое значение диаметра
