HEIDENHAIN TNC 620
141
5.3
КР
УГ
ЛЫЙ
КАР
М
АН
(
цик
л
252, DIN/ISO: G252,
опция
ПО
Advanced
programming features)
U
Безопасное расстояние Q200 (в инкрементах):
расстояние между торцевой стороной
инструмента и поверхностью заготовки. Диапазон
ввода от 0 до 99999,9999
U
Координата поверхности заготовки Q203
(абсолютная): абсолютная координата
поверхности заготовки. Диапазон ввода от
-99999,9999 до 99999,9999
U
2-ое безопасное расстояние Q204 (в инкрементах):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999
U
Перекрытие траектории коэффициент Q370: Q370
x радиус инструмента дает врезание со стороны
боковой поверхности k. Диапазон ввода от 0,1 до
1,9999
U
Стратегия погружения Q366: вид врезания:
0 = перпендикулярное врезание. Независимо от
определенного в таблице инструментов угла
врезания ANGLE система ЧПУ погружает
инструмент перпендикулярно
1 = врезание по спирали. В таблице
инструментов угол врезания ANGLE для
активного инструмента должен быть задан
неравным 0. В противном случае ЧПУ выдаст
сообщение об ошибке
U
Подача чистовой обработки Q385: скорость
перемещения инструмента при чистовой
обработке боковых поверхностей и дна в мм/мин.
Диапазон ввода от 0 до 99999,999 или через
FAUTO, FU, FZ
Пример: NC-кадры
8 CYCL DEF 252 КРУГЛЫЙ КАРМАН
Q215=0
;ОБЪЕМ ОБРАБОТКИ
Q223=60 ;ДИАМЕТР ОКРУЖНОСТИ
Q368=0.2 ;ПРИПУСК СБОКУ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q369=0.1 ;ПРИПУСК НА ГЛУБИНУ
Q206=150 ;ПОДАЧА ВРЕЗ. НА ГЛУБ.
Q338=5
;ВРЕЗАНИЕ ЧИСТ. ОБРАБ.
Q200=2
;БЕЗОП. РАССТ.
Q203=+0 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ
Q370=1
;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
Q366=1
;ВРЕЗАНИЕ
Q385=500 ;ПОДАЧА ЧИСТ.ОБР.
9 L X+50 Y+50 R0 FMAX M3 M99

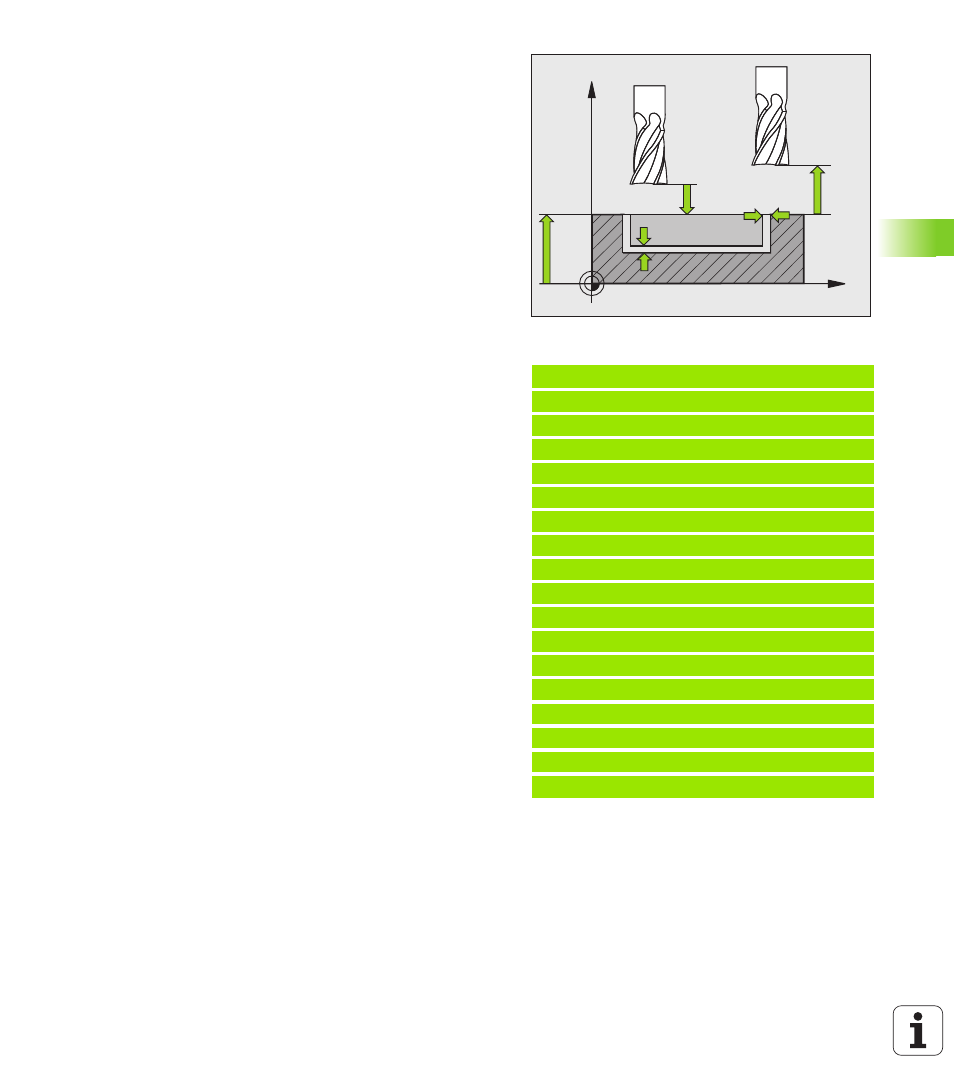

X
Z
Q200
Q204
Q203
Q369
Q368
