HEIDENHAIN TNC 620
285
13.1
Об
щие
св
едения
о
цик
лах
из
мерительных
щупов
Циклы измерительных щупов для
автоматического режима работы
Наряду с циклами измерительных щупов, которые используются
в ручном режиме и режиме эл. маховичка, в ЧПУ предусмотрено
большое количество циклов для самых разнообразных
применений в автоматическом режиме работы:
Калибровка измерительного щупа
компенсировать разворот детали
устанавливать точки привязки
Автоматический контроль заготовки
Автоматическое измерение инструмента
Программирование циклов измерительного щупа производится в
режиме «Сохранение/редактирование программы» с помощью
клавиши TOUCH PROBE. Циклы измерительного щупа с
номерами от 400, как и более новые циклы обработки, используют
Q-параметры в качестве передаточных параметров. Параметры с
функцией, аналогичной той, которая используется ЧПУ в
различных циклах, имеют всегда один и тот же номер: например,
Q260 – это всегда «Безопасная высота», Q261 – это всегда
«Высота измерения» и т.д.

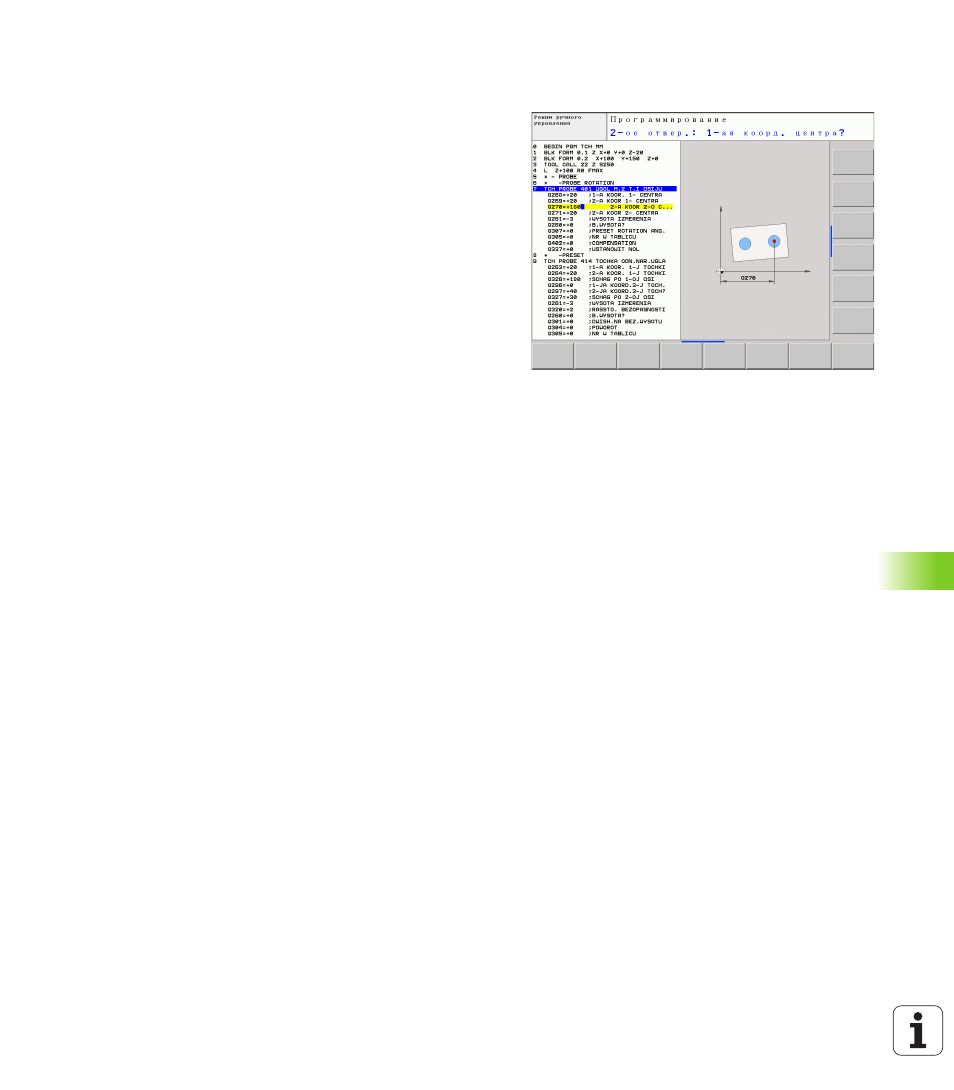

Для упрощения программирования ЧПУ во время определения
цикла показывает вспомогательное изображение. Параметр,
который Вы должны ввести, подсвечивается на вспомогательном
изображении (см. рисунок справа).
