194
Циклы обработки: описание контура
7.10
Примеры
программ
7.10 Примеры программ

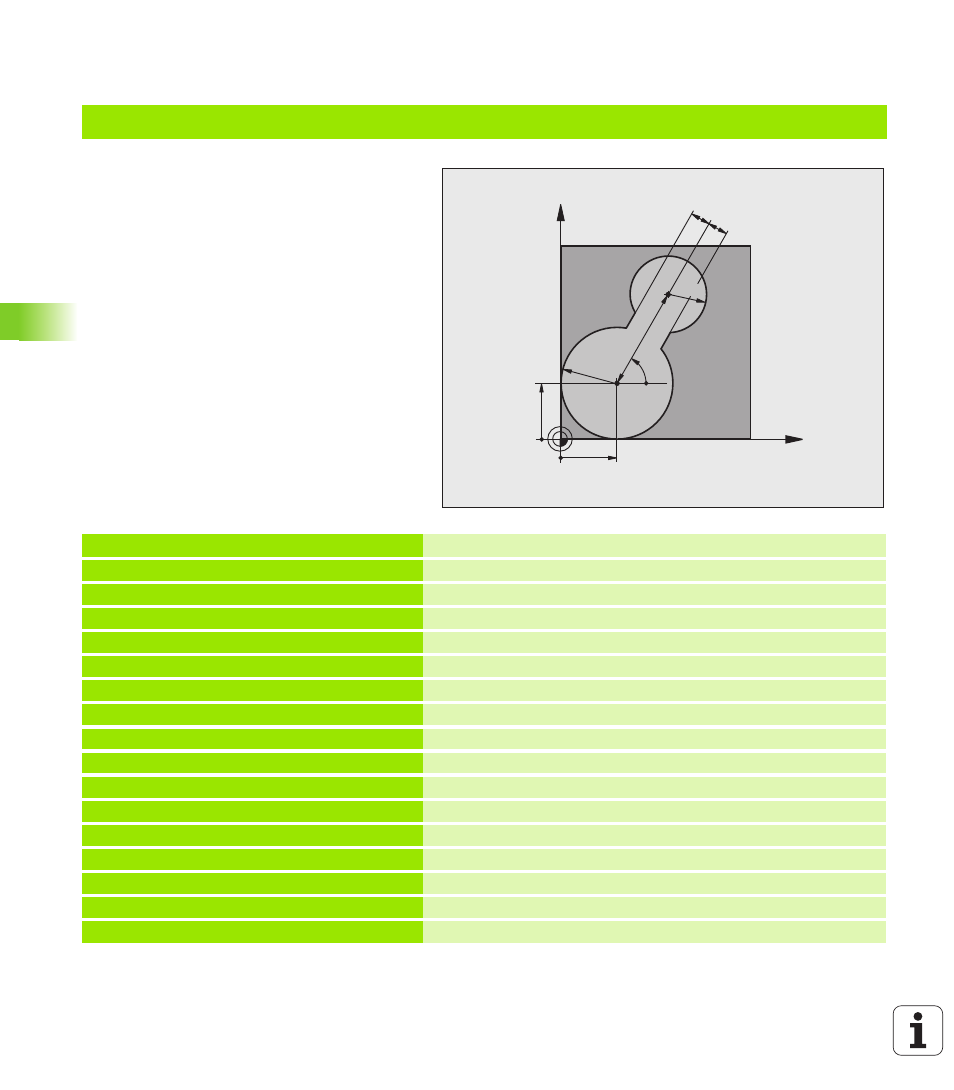

Пример: выборка и чистовая обработка кармана
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
Определение заготовки
3 TOOL CALL 1 Z S2500
Вызов инструмента для выборки, диаметр 30
4 L Z+250 R0 FMAX
Отвод инструмента
5 CYCL DEF 14.0 КОНТУР
Определение подпрограммы контура
6 CYCL DEF 14.1 МЕТКА КОНТУРА 1
7 CYCL DEF 20 ДАННЫЕ КОНТУРА
Определение общих параметров обработки
Q1=-20
;ГЛУБИНА ФРЕЗ.
Q2=1
;ПЕРЕКР.ТРАЕКТОРИИ
Q3=+0
;ПРИПУСК СБОКУ
Q4=+0
;ГЛУБИНА ПРИПУСКА
Q5=+0
;КООРД. ПОВЕРХНОСТИ
Q6=2
;БЕЗОП. РАССТ.
Q7=+100 ;БЕЗОП. ВЫСОТА
Q8=0.1
;РАДИУС СКРУГЛЕНИЯ
Q9=-1
;НАПР. ВРАЩЕНИЯ
X
Y
30
30
R30
R20
60°
55
10
10
