224
Циклы обработки: описание контура формулой
9.1 SL-
цик
лы
со
сл
о
ж
ной
фо
рмуло
й
ко
н
тур
а

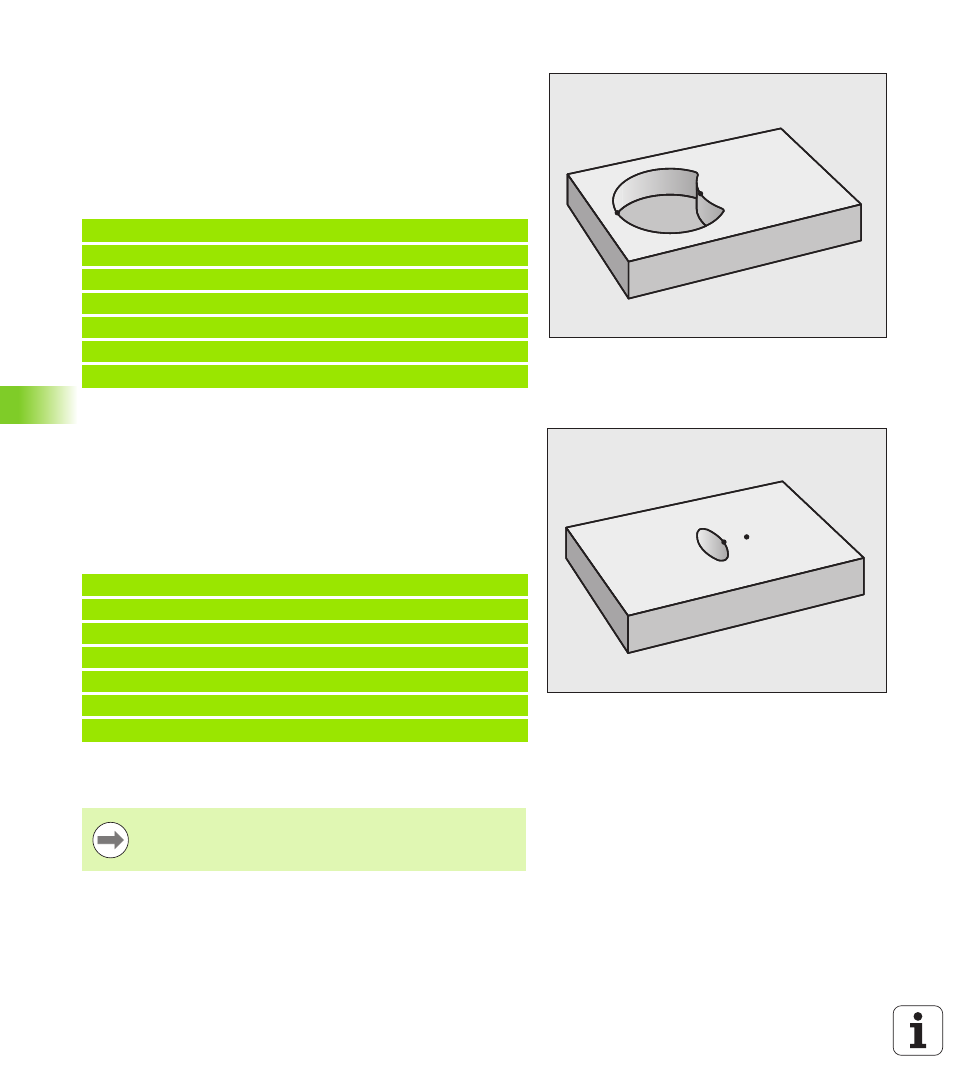

“Разностная” площадь
Поверхность A должна обрабатываться за исключением
перекрытого поверхностью B участка:
Поверхности A и B должны программироватся в отдельных
программах без корекции радиуса
В формуле контура поверхность B вычитается с помощью
функции вырезания из поверхности A
Программа определения контура:
Площадь «пересечения»
Должна обрабатываться площадь пересечения A и B.
(Оставшиеся площади должны остаться необработанными).
Поверхности A и B должны программироватся в отдельных
программах без корекции на радиус
В формуле контура поверхности A и B пересчитываются с
помощью функции “Пересечение“
Программа определения контура:
Обработка контуров с помощью SL-циклов
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “TASCHE_A.H“
53 DECLARE CONTOUR QC2 = “TASCHE_B.H“
54 QC10 = QC1 \ QC2
55 ...
56 ...
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “TASCHE_A.H“
53 DECLARE CONTOUR QC2 = “TASCHE_B.H“
54 QC10 = QC1 & QC2
55 ...
56 ...
Обработка общего контура выполняется с помощью
SL-циклов 20 - 24 (смотри „Обзор” на странице 176).
