HEIDENHAIN TNC 620 287
13.2
Перед
те
м
как
Вы
на
чинае
те
рабо
тать
с
цик
лами
из
ме
рительны
х
щ
упов
!
13.2 Перед тем как Вы начинаете
работать с циклами
измерительных щупов!
Чтобы достичь максимальных возможностей для задач
измерения, через машинные параметры Вы можете выполнить
настройки, которые определяют главные характеристики всех
циклов измерительных щупов:

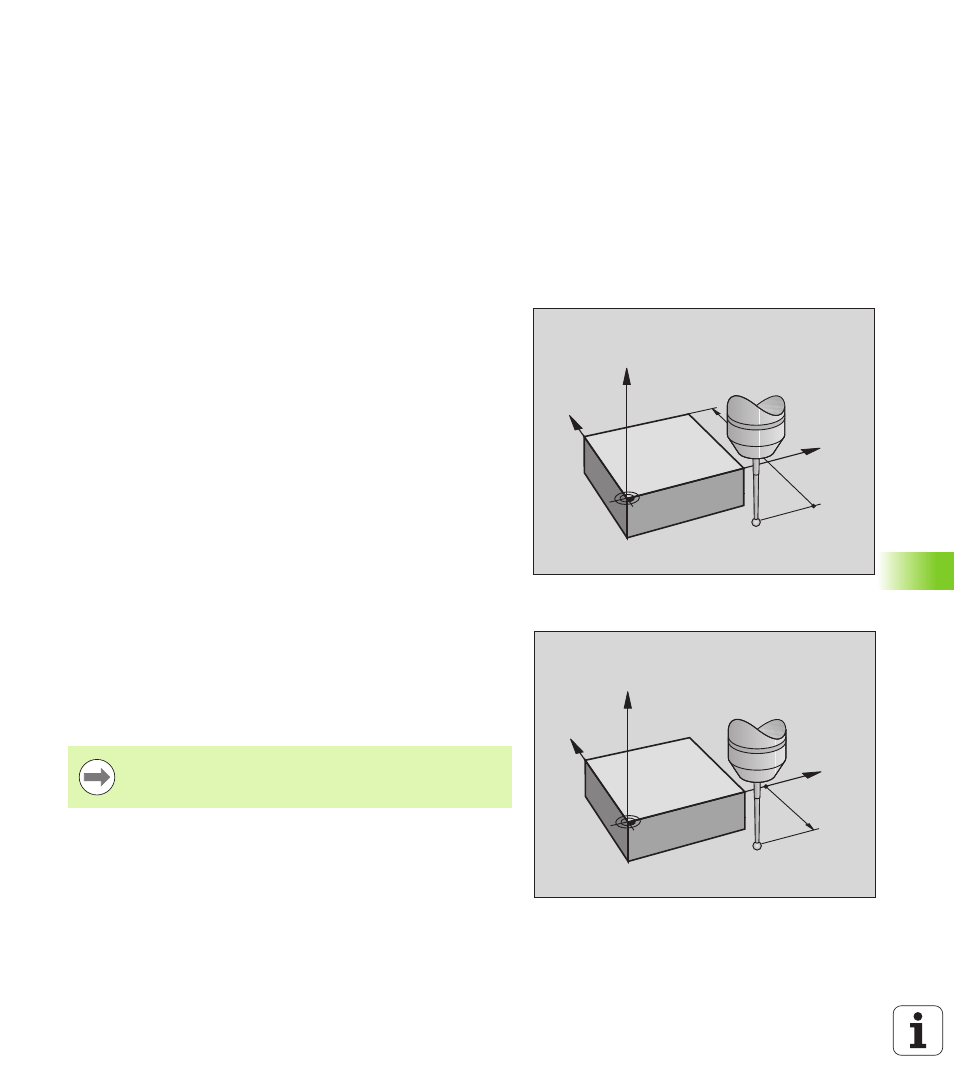

Maксимальный путь перемещения до точки
ощупывания: DIST в таблице щупов
Если в пределах установленного параметром DIST пути не
происходит отклонения щупа, ЧПУ выдает сообщение об ошибке.
Безопасное расстояние до точки
ощупывания: SET_UP в таблице щупов
Параметром SET_UP задается расстояние до определенной или
рассчитанной циклом точки касания, по которому система ЧПУ
должна осуществить предварительное позиционирование
измерительного щупа. Чем меньше вводимое значение, тем
точее следует определять положения для измерения. Во многих
циклах измерительных щупов можно дополнительно определить
безопасное расстояние, которое прибавляется к параметру
SET_UP.
Ориентация инфракрасного щупа в
запрограммированном направлении касания:
TRACK в таблице щупов
Чтобы повысить точность измерения, можно установить TRACK =
ON, что обеспечивает ориентирование инфракрасного щупа в
запрограммированном направлении перед каждой процедурой
измерения. Благодаря этому щуп отклоняется всегда в одном и
том же направлении.
Y
X
Z
DIST
Y
X
Z
SET_UP
В случае изменения TRACK = ON необходимо
выполнить повторную калибровку измерительного
щупа.
