HEIDENHAIN TNC 620
393
16.7
ИЗМЕРЕНИЕ
ПР
ЯМО
УГ
О
ЛЬНОГ
О
КАР
М
АНА
(
цик
л
423, DIN/ISO:
G423)
Учитывайте при программировании!
Параметры цикла
U
Центр по 1-ой оси Q273 (абсолютно): центр
кармана по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q274 (абсолютно): центр
кармана по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
Длина 1-й стороны Q282: длина кармана
параллельно главной оси плоскости обработки.
Диапазон ввода от 0 до 99999,9999
U
Длина 2-й стороны Q283: длина кармана
параллельно вспомогательной оси плоскости
обработки. Диапазон ввода от 0 до 99999,9999
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на которой
должно производиться измерение. Диапазон
ввода от -99999,9999 до 99999,9999
Q164
Отклонение длины стороны по главной
оси
Q165
Отклонение длины стороны по
вспомогательной оси
Номер параметра
Значение
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Если размеры кармана и безопасное расстояние не
допускают предварительного позиционирования
вблизи точек измерения, то система ЧПУ производит
измерение, всегда исходя из центра кармана. В этом
случае измерительных шуп не перемещается на
безопасную высоту между четыремя точками
измерения.

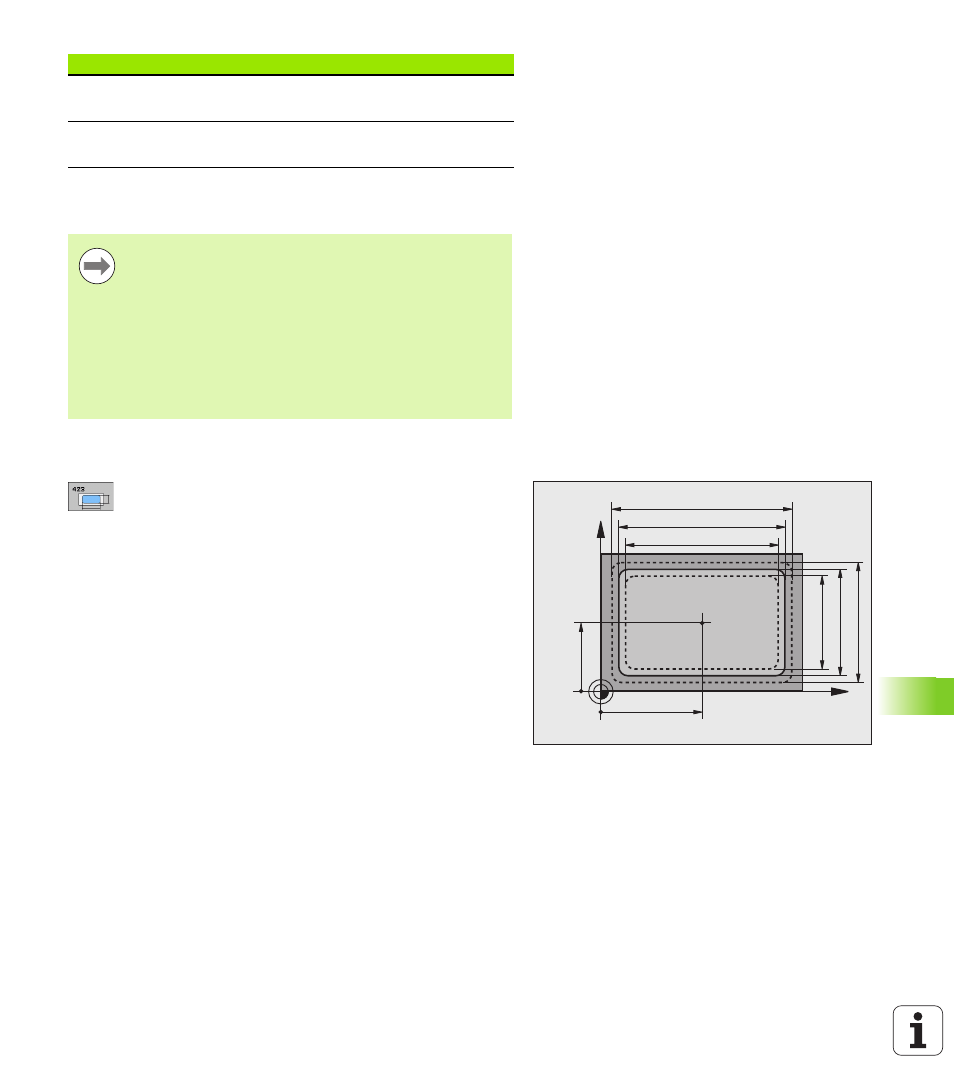

X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
