251, DIN/ISO: G251,
опция
ПО
Advanced programming features)

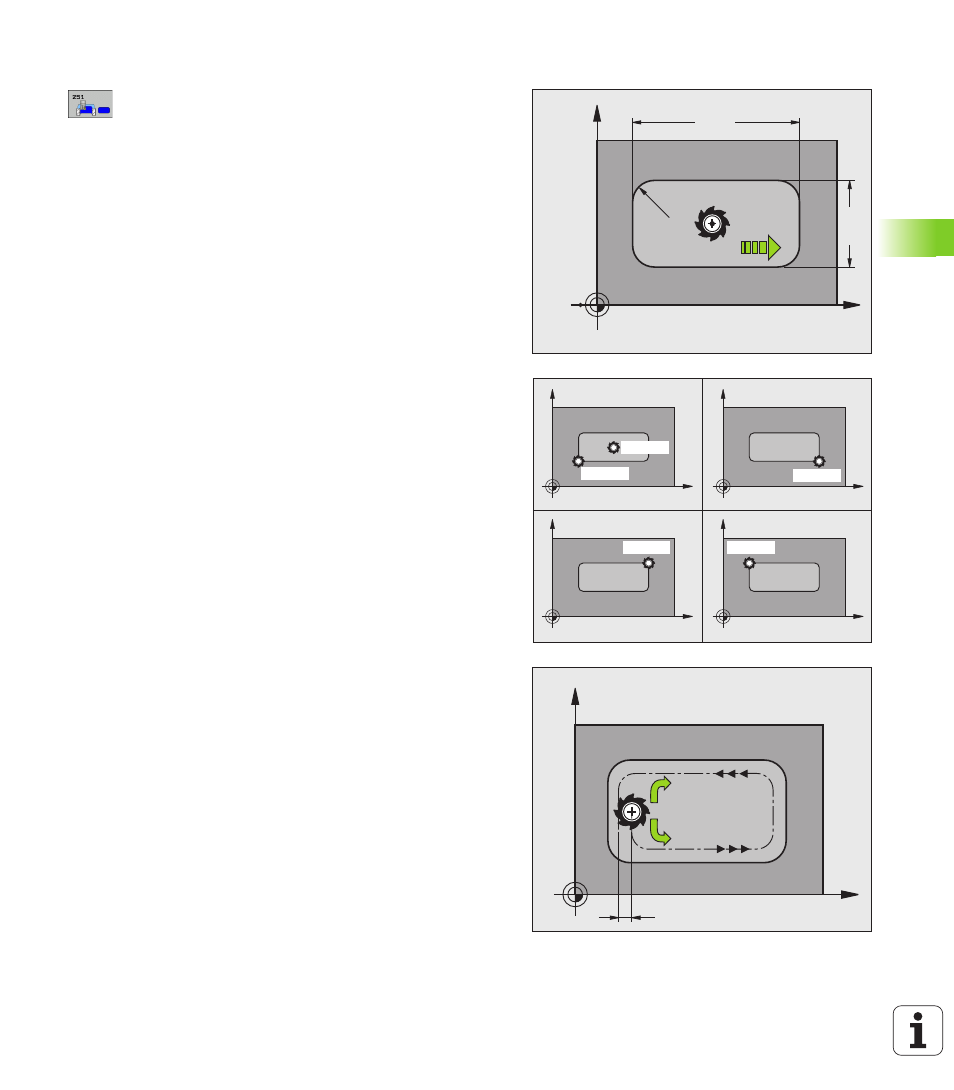

Параметры цикла
U Объем обработки (0/1/2) Q215: определение
объема обработки:
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
Чистовая обработка боковой поверхности и
чистовая обработка дна выполняются только,
если задан припуск на чистовую обработку (Q368,
Q369)
U Длина 1-й стороны Q218 (в инкрементах): длина
кармана параллельно главной оси плоскости
обработки. Диапазон ввода от 0 до 99999,9999
U Длина 2-й стороны Q219 (в инкрементах): длина
кармана параллельно вспомогательной оси
плоскости обработки. Диапазон ввода от 0 до
99999,9999
U Радиус угла Q220: радиус угла кармана. Если
значение не задано, ЧПУ присваивает радиусу
углов значение, равное радиусу инструмента.
Диапазон ввода от 0 до 99999,9999
U Припуск на чистовую обработку боковой
поверхности Q368 (в инкрементах): припуск на
чистовую обработку в плоскости обработки.
Диапазон ввода от 0 до 99999,9999
U Поворот Q224 (абсолютный): угол, на который
поворочивается целый карман. Центр вращения
лежит в точке, в которой находится инструмент
при вызове цикла. Диапазон ввода от -360,0000 до
360,0000
U Положение кармана Q367: положение кармана
относительно позиции инструмента при вызове
цикла:
0: позиция инструмента = центр кармана
1: позиция инструмента = левый нижний угол
2: позиция инструмента = правый нижний угол
3: позиция инструмента = правый верхний угол
4: позиция инструмента = левый верхний угол
U Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин. Диапазон ввода от 0 до 99999.999 или
через FAUTO, FU, FZ
U Вид фрезерования Q351: вид обработки
фрезерованием при M3:
+1 = попутное фрезерование
–1 = встречное фрезерование
