ИЗМЕРЕНИЕ
ПЛОСКОС
ТИ
(
цик
л
431, DIN/ISO: G431)

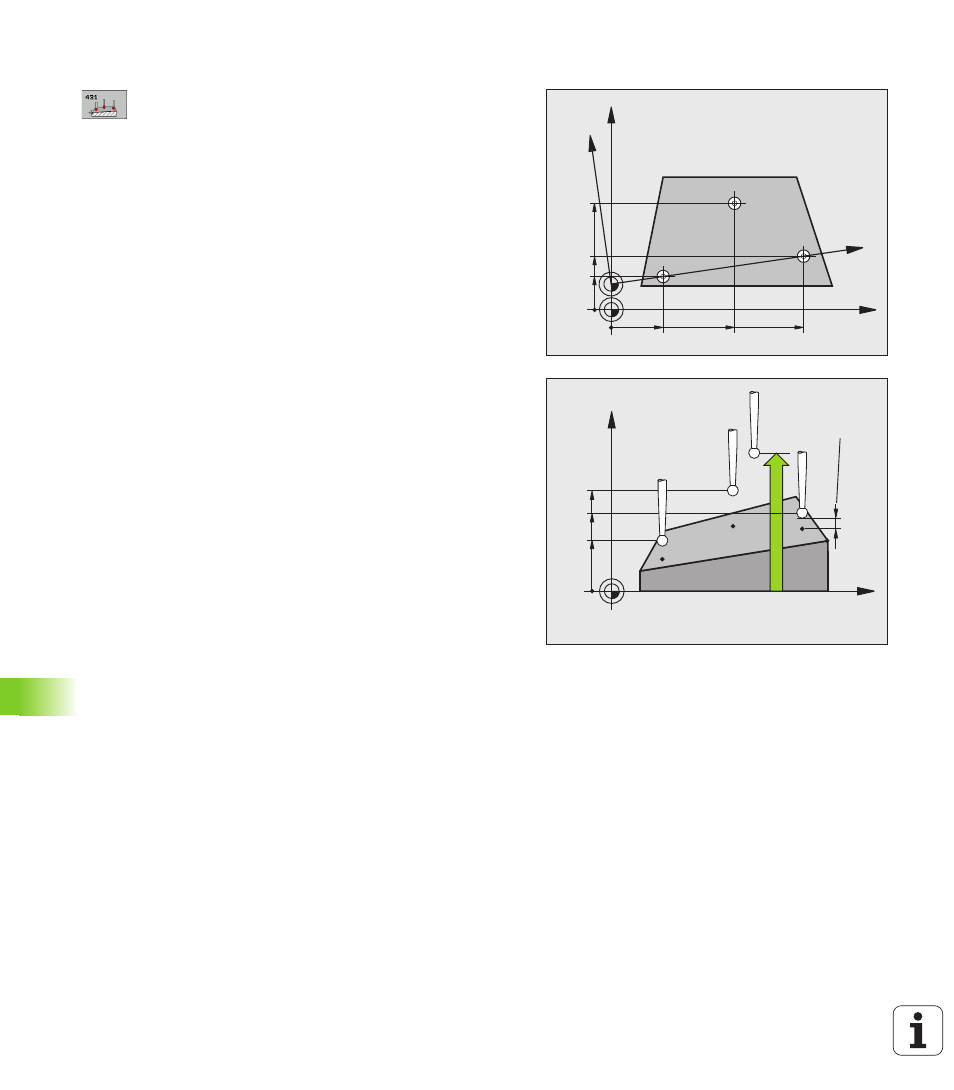

Параметры цикла
U
1 точка измерения по 1-ой оси Q263
(абсолютная): координата первой точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
1 точка измерения по 2-ой оси Q264
(абсолютная): координата первой точки
измерения по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
1 точка измерения по 3-й оси Q294 (абсолютно):
координата первой точки измерения по оси
измерительного щупа Диапазон ввода от
-99999,9999 до 99999,9999
U
2 точка измерения по 1-ой оси Q265
(абсолютная): координата второй точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
2 точка измерения по 2-ой оси Q266
(абсолютная): координата второй точки
измерения по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
2 точка измерения по 3-й оси Q295 (абсолютно):
координата второй точки измерения по оси
измерительного щупа. Диапазон ввода от
-99999,9999 до 99999,9999
U
3 точка измерения по 1-ой оси Q296 (абсолютно):
координата третьей точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
3 точка измерения по 2-ой оси Q297 (абсолютно):
координата третьей точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
3 точка измерения по 3-й оси Q298 (абсолютно):
координата третьей точки измерения по оси
измерительного щупа. Диапазон ввода от
-99999,9999 до 99999,9999
X
Y
Q266
Q263
Q264
Q297
Q265
Q296
Y'
X'
X
Z
Q295
Q298
Q294
Q260
SET_UP
(TCHPROBE.TP)
+
Q320
