HEIDENHAIN TNC 620
399
16.8
ИЗМЕРЕНИЕ
ПР
ЯМО
У
ГО
ЛЬНОГ
О
ОС
ТР
ОВ
А
(
цик
л
424, DIN/ISO: G424)
U
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон ввода
от 0 до 99999,9999
U
Безопасная высота Q260 (абсолютная):
координата оси измерительного щупа, в которой
столкновение инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999
U
Переход на безопасную высоту Q301: задается,
как измерительный щуп должен перемещаться
между точками измерения:
0: перемещение на высоту измерения между
точками измерения
1: перемещение на безопасную высоту между
точками измерения
U
Максимальная длина 1-ой стороны Q284:
наибольшая разрешенная длина. Диапазон ввода
от 0 до 99999,9999
U
Минимальная длина 1-ой стороны Q285:
наименьшая разрешенная длина. Диапазон ввода
от 0 до 99999,9999
U
Максимальная длина 2-ой стороны Q286:
наибольшая разрешенная ширина. Диапазон
ввода от 0 до 99999,9999
U
Минимальная длина 2-ой стороны Q287:
наименьшая разрешенная ширина. Диапазон
ввода от 0 до 99999,9999
U
Значение допуска центра по 1-ой оси Q279:
разрешенное отклонение положения по главной
оси плоскости обработки. Диапазон ввода от 0 до
99999,9999
U
Значение допуска центра по 2-ой оси Q280:
разрешенное отклонение положения по
вспомогательной оси плоскости обработки.
Диапазон ввода от 0 до 99999,9999

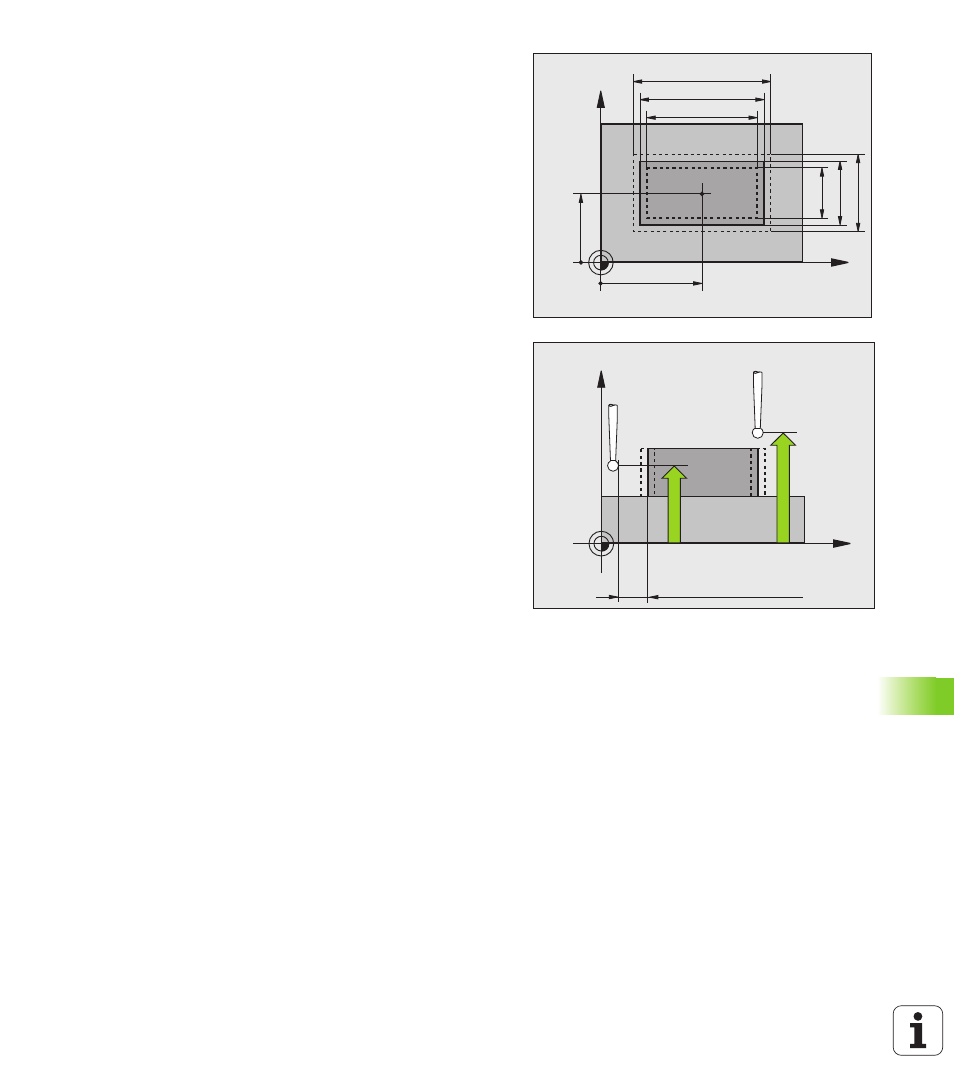

X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
X
Z
Q260
Q261
SET_UP(TCHPROBE.TP)
+
Q320
