158 Циклы обработки: фрезерование карманов / островов / канавок
5.7
КР
УГ
ЛЫЙ
ОС
ТР
ОВ
(
цик
л
257, DIN/ISO: G257,
опция
ПО
Advanced
programming features)

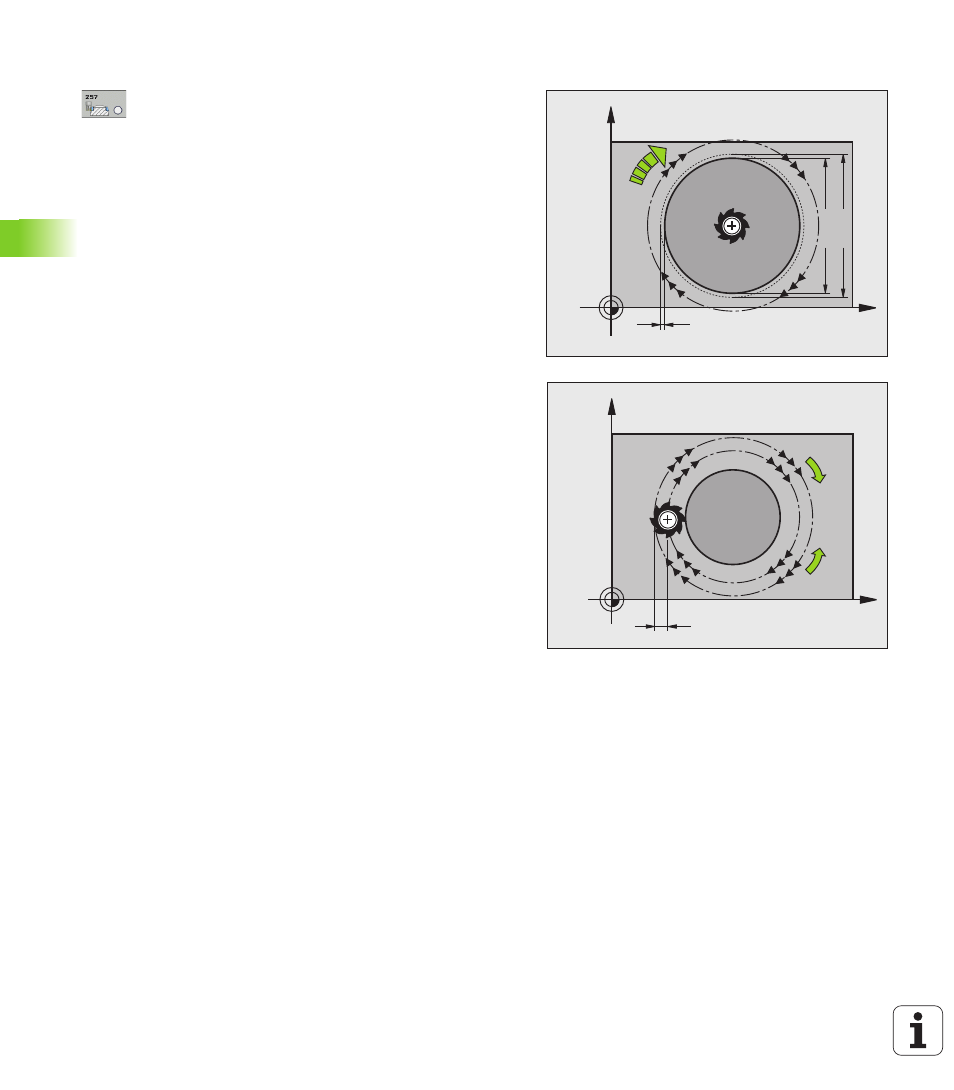

Параметры цикла
U Диаметр готовой детали Q223: диаметр
полностью обработанного острова. Диапазон
ввода от 0 до 99999,9999
U Диаметр заготовки Q222: диаметр заготовки.
Введите диаметр заготовки больше диаметра
готовой детали. ЧПУ выполняет несколько
врезаний сбоку, если разница между диаметром
заготовки и диаметом готовой детали больше
допустимого врезания со стороны (радиус
инструмента умножить на перекрытие траектории
Q370). ЧПУ всегда рассчитывает простоянное
врезание сбоку. Диапазон ввода от 0 до
99999,9999
U Припуск на чистовую обработку боковой
поверхности Q368 (в инкрементах): припуск на
чистовую обработку в плоскости обработки.
Диапазон ввода от 0 до 99999,9999
U Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин. Диапазон ввода от 0 до 99999.999 или
через FAUTO, FU, FZ
U Вид фрезерования Q351: вид обработки
фрезерованием при M3:
+1 = попутное фрезерование
–1 = встречное фрезерование
X
Y
Q223
Q207
Q222
Q368
X
Y
k
Q351= +1
Q351= –1
