HEIDENHAIN TNC 620
237
10.3
С
ТАНДАР
Т
НАЯ
ПОВЕР
Х
НОС
ТЬ
(
цик
л
231, DIN/ISO: G231,
опция
ПО
Advanced programming features)

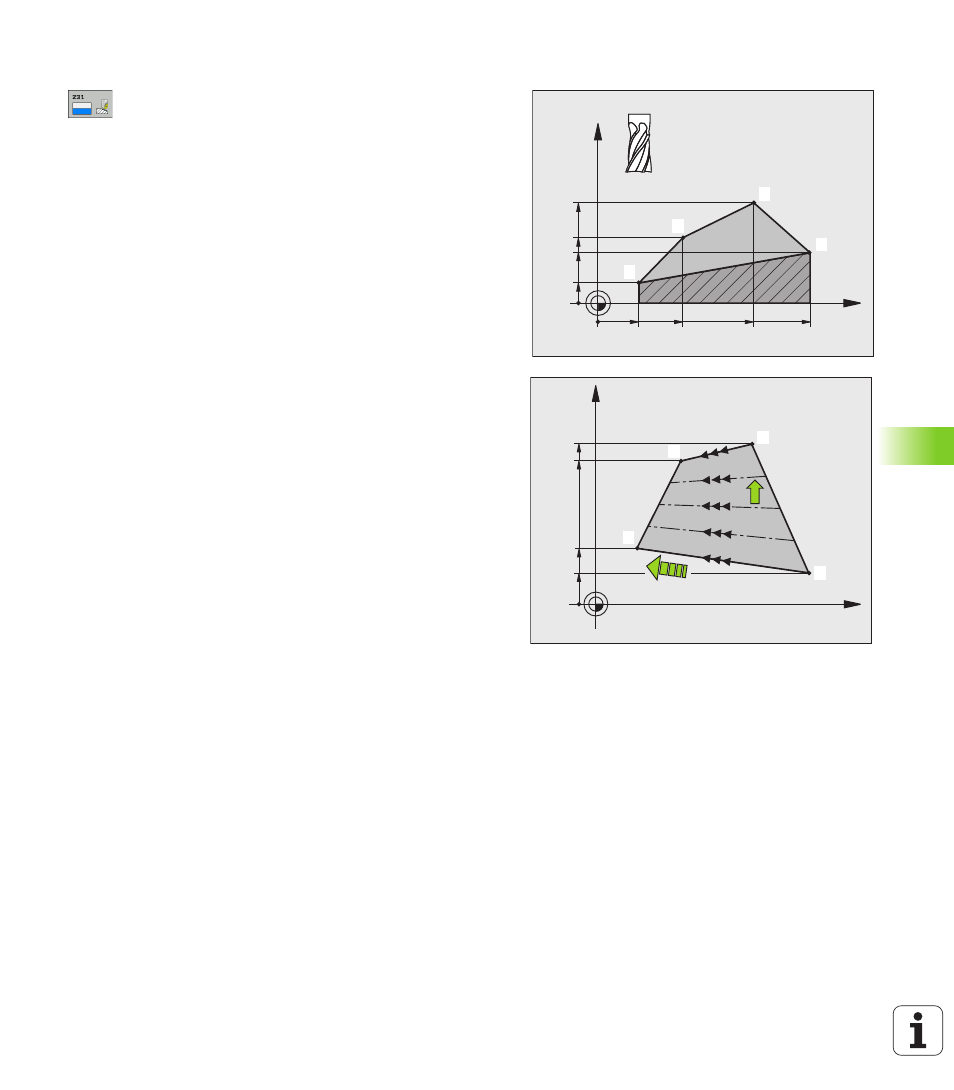

Параметры цикла
U
Начальная точка 1-ой оси Q225 (абсолютная):
координата точки старта построчно фрезеруемой
поверхности по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Начальная точка 2-ой оси Q226 (абсолютная):
координата начальной точки обрабатываемой
поверхности по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
Начальная точка 3-й оси Q227 (абсолютная):
координата начальной точки построчно
фрезеруемой поверхности по оси шпинделя.
Диапазон ввода от -99999,9999 до 99999,9999
U
2-я точка 1-ой оси Q228 (абсолютная):
координата конечной точки построчно
фрезеруемой поверхности по главной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
2-я точка 2-ой оси Q229 (абсолютная):
координата конечной точки построчно
фрезеруемой поверхности по вспомогательной
оси плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
2-я точка 3-й оси Q230 (абсолютная): координата
конечной точки построчно фрезеруемой
поверхности по оси шпинделя. Диапазон ввода от
-99999,9999 до 99999,9999
U
3-я точка 1-ой оси Q231 (абсолютная):
координата точки
3
по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
3-я точка 2-ой оси Q232 (абсолютная):
координата точки
3
по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
3-я точка 3-й оси Q233 (абсолютная): координата
точки
3
по оси шпинделя. Диапазон ввода от
-99999,9999 до 99999,9999
X
Z
Q236
Q233
Q227
Q230
Q228
Q225
Q234
Q231
1
4
2
3
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
1
2
3
4
