Инструкция по эксплуатации HEIDENHAIN TNC 620 (340 56x-03) Cycle programming
Страница 317
HEIDENHAIN TNC 620
317
15.1
Основные
по
л
о
ж
е
ния

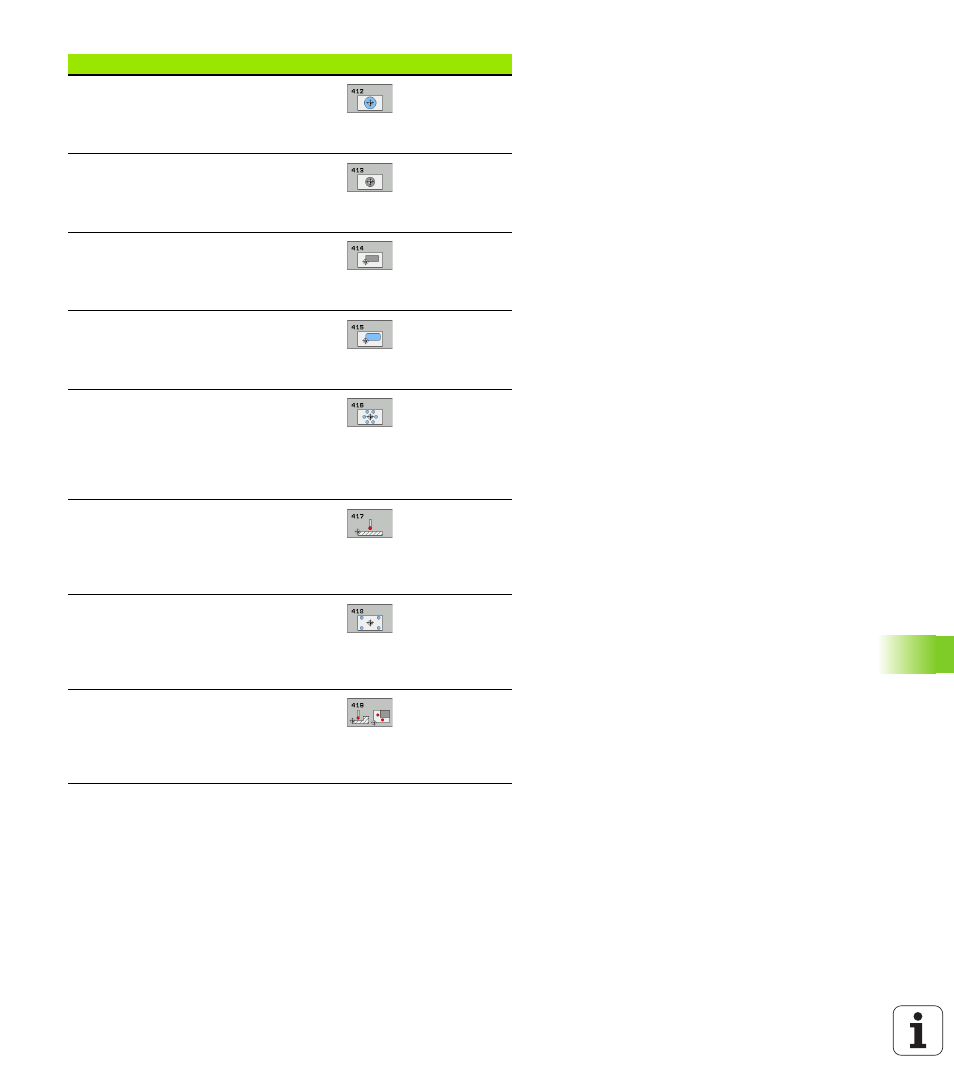

412 ПРИВЯЗКА К ЦЕНТРУ КРУГЛОГО
КАРМАНА Измерение любых четырех
точек круглого кармана, установка его
центра в качестве точки привязки
413 ПРИВЯЗКА К ЦЕНТРУ КРУГЛОГО
ОСТРОВА Измерение любых четырех
точек круглого острова, установка его
центра в качестве точки привязки
414 ПРИВЯЗКА К ВНЕШНЕМУ УГЛУ
Измерение двух прямых, установка
точки их пересечения в качестве точки
привязки
415 ПРИВЯЗКА К ВНУТРЕННЕМУ
УГЛУ Измерение двух прямых,
установка точки их пересечения в
качестве точки привязки
416 БАЗ.ТЧК ЦЕНТР ОКРУЖНОСТИ
ОТВЕРСТИЙ (2-я панель
программных клавиш) Измерение
трех любых отверстий на окружности
отверстий, выбор центра окружности
отверстий в качестве базовой точки
417 ПРИВЯЗКА К ОСИ ЩУПА
(2 панель Softkey) Измерение любой
точки по оси измерительного щупа и
ее установка в качестве точки
привязки
418 ПРИВЯЗКА К ЦЕНТРУ 4
ОТВЕРСТИЙ (2 панель Softkey)
Измерение 4 отверстий крест-
накрест, установка точки пересечения
прямых в качестве точки привязки
419 БАЗ.ТЧК ОТДЕЛЬНАЯ ОСЬ (2-я
панель программируемых клавиш)
Измерение любого положения по
одной из осей и выбор в качестве
базовой точки
Цикл
Softkey
Стр.
